LS系列罗柯夫斯基线圈产品详细说明：

一、概述
：Rogowski线圈（洛氏线圈 )又叫电流测量线圈、微分电流传感器，是一个均匀缠绕在非铁磁性材料上的环形线圈。输出信号是电流对时间的微分。通过一个对输出的电压信号进行积分的电路，就可以真实还原输入电流。

二.结构简介：
不含铁磁性材料，无磁滞效应，几乎为零的相位误差；无磁饱和象，因而测量范围可从数安培到数百千安的电流；结构简单，并且和被测电流之间没有直接的电路联系；响应频带宽0.1Hz-1MHz。与带铁芯的传统互感器相比，洛氏线圈具有测量范围宽，精度高，稳定可靠，响应频带宽，同时具有测量和继电保护功能，体积小、重量轻、安全且符合环保要求。
　　基于洛氏线圈的具有电流可实时测量、响应速度快、不会饱和、几乎没有相位误差的特点，故其可应用于继电保护，可控硅整流，变频调速，电阻焊等信号严重畸变的场合。

三．电气参数：
输入：5A～100KA
输出：0～20mA 0～5V 0～10V（客户自行定义）
等级：0.5～1%

型 号	输入电流	输出电流		等级	线圈长度	备注
		积分器	直接输出
LS-8200A	200A	0～20mA  0～5V  0～10V	20mV	1.0	0.4M 或3M	积分器输出需要加24V电源     为无源 直接输出
LS-8500A	500A	0～20mA  0～5V  0～10V	50mV
LS-81000A	1000A	0～20mA  0～5V  0～10V	1V
LS-82000A	2000A	0～20mA  0～5V  0～10V	2V
LS-83000A	3000A	0～20mA  0～5V  0～10V	3V
LS-84000A	4000A	0～20mA  0～5V  0～10V	4V
LS-85000A	5000A	0～20mA  0～5V  0～10V	5V
LS-810KA	10000A	0～20mA  0～5V  0～10V	10V
LS-820KA	20000A	0～20mA  0～5V  0～10V	20V
LS-830KA	30000A	0～20mA  0～5V  0～10V	30V
LS-850KA	50000A	0～20mA  0～5V  0～10V	50V

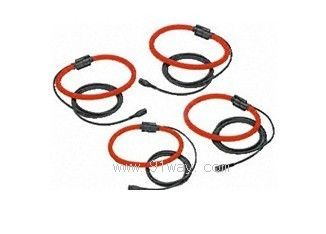

LS系列罗柯夫斯基线圈
