一、概述：
ExPCU-01防爆正压控制器的防爆性能符合GB3836.1—2000《爆炸性气体环境用电气设备 第1部分：通用要求》、GB3836.5-2004《爆炸性气体环境用电气设备 第5部分：正压型 “P”》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型 “d”》、和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分：本质安全型 “i”》的规定。防爆标志为ExPdibⅡBT4，适用于直流24V的电源供电，可对正压通风型防爆控制柜及正压补偿型防爆控制柜的供气系统进行控制。

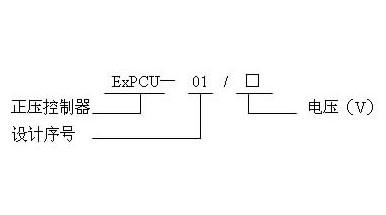

二、ExPCU-01防爆正压控制器型号含义：

三、使用环境条件：
a) 海拔不超过2000m；
b) 环境温度为-40~+60℃
c) 空气相对温度不大于90%（+25℃）；
d) 与垂直面的倾斜度不超过15°；
e) 在无显著摇动和冲击振动的地方；
f ) 污染等级为3极；
g) 安装类别为III类；
h) 在无破坏绝缘的气体或蒸气的环境中；
i) IIA~IIB级、T1~T4组爆炸性气体混合物2区危险场所。

四、主要技术数据：
额定电压： DC 24V；
防 护 等 级：IP20；
功 耗：小于2W；
输入回路电流：小于20mA；
输出容量为：DC 24V 200mA；
外型尺寸：120×120×90mm；
盘面开口尺寸：110×110mm；

五、 结构说明：
1、 控制器的处壳采用ABS塑料制成。
2 、控制器内部由控制仪表、压力变送器、仪表端子和电缆引入装置等组成。
