JQ-7型大功率继电器产品详细说明：

一、用途
JQ-7型系列电磁继电器系属小型大功率接触器类，广泛用于军工产品和各种通讯电源设备，各类稳压器，影视设备，机床等各种自动控制装置中作三相、单相、直流电源切换元件。
该继电器触点形式多，控制功率大，具有隔弧防尘性能，工作可靠，该继电器还可以根据用户需要制作各种特种规格产品。

二、使用条件
环境温度：－40～＋50℃
相对湿度：＋20℃达98％
大气压力：86～106kPa
工作位置：任意

三、JQ-7型大功率继电器主要技术特性
1、线圈电源：直流
2、线圈消耗功率：4W
3、绝缘电阻：常温常湿：500MΩ高温：10MΩ
4、介质耐压：断开触点间、轭铁与线圈间：2000VAC（交流50Hz有效值）
5、振动强度：15Hz，单振幅0.75mm
6、冲击强度：150m/s²1000次
7、寿命：单组触点负载阻性：50Hz，380VZC,40A,30A,25A,15A,100000次
8、重量：<260g 封闭式<350g

四、规格数据表

规格序号	触点形式	触点负载	额定电压V	线圈电阻Ω	吸合电压V
27-3H1Z	3H1Z	50Hz 38VAC 40A 30A 25A 15A 50Hz 220VAC 50A 40A 30A 20A 5A	27	180±10%	≤20
48-3H1Z	3H1Z		48	1200±10%	≤36
24-3H1Z	3H1Z		24	140±10%	≤18
24-3D1Z	3D1Z
24-3H	3H
24-3H3D	3H3D
24-2H2D	2H2D
24-2Z2D	2Z2D
24-2H2Z	2H2Z
24-4H	4H
24-2Z	2Z
12-3H1Z	3H1Z		12	140±10%	≤9
12-3D1Z	3D1Z
12-3H	3H
12-3Z3D	3Z3D
12-2H2D	2H2D
12-2Z2D	2Z2D
12-2H2Z	2H2Z
12-4H	4H
12-2Z	2Z

五、订货规格举例说明

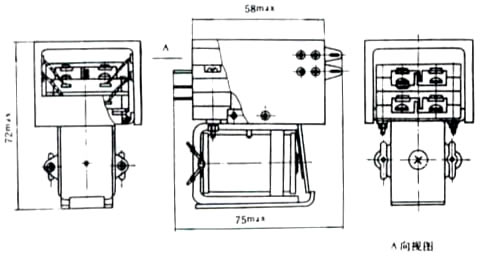

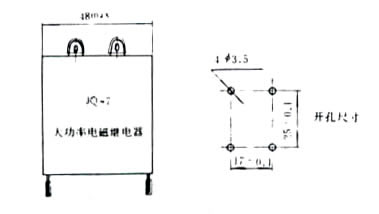

JQ-7型大功率继电器外形及安装尺寸

JQ-7型大功率继电器
