JZ-4型防高频电磁波干扰中功率继电器产品详细说明：

一、用途
JZ-4型为锁键式电磁继电器，能在高频电磁波强的环境中正常工作，不发生误动作。供电力网络设备、高频设备、电磁干扰设备、自动控制或通讯设备中作信号指示及保护之用。
该继电器的特点是机构坚固，耐振性强和交直流两用。接触系统有4付触点（3－4，5－6，7—8，9－10）。当按下按钮时，衔铁上的齿将动触点轴上的圆盘锁住，使触点3－4，7－8闭合，触点5－6，9－10断开。当继电器衔铁吸合时，源盘脱开，动触点轴迅速复位，使触点5－6，9－10闭合，触点3－4，7－8断开。若要重复使用时，必须再按下按钮，使之能重复上述动作。

二、JZ-4型防高频电磁波干扰中功率继电器使用条件
环境温度：－55～＋55℃
相对湿度：＋20℃达98％
大气压力：100±4kPa
工作位置：衔铁运动方向与水平面垂直

三、主要技术特性
1、线圈电源：直流或交流
2、接纽接通力：≤25N
3、接点压力：>0.6N

4、通电时间：线圈通电时间不得超过1秒钟
5、绝缘电阻：常温常湿：100MΩ 高湿：10MΩ
6、介质耐压：1500V
7、振动强度：40Hz，振幅0.25mm，15Hz,振幅2.5mm
8、冲击强度：70～80m/s²2000次
9、寿命：在交流50HZ,220V电路中，当触点负载为500VA时，或在110V电感为2H的直流电路中，当触点负载为100W时，应能通断10000次。特规220VAC15A30A100000次。
10、重量：<350g

四、JZ-4型防高频电磁波干扰中功率继电器规格数据表

格序号	电路图及接线端 标志	绕组数据			额定电压V	吸合电压V
		直流电阻Ω	匝数	线径mm
4.509.000		75±5%	1600	0.16	直流110或交流220	直流≤30或交流≤50

可根据用户需要改变线圈绕组匝数、线径。能适合各种大小电流、电压吸合动作。

订货规格举例说明:

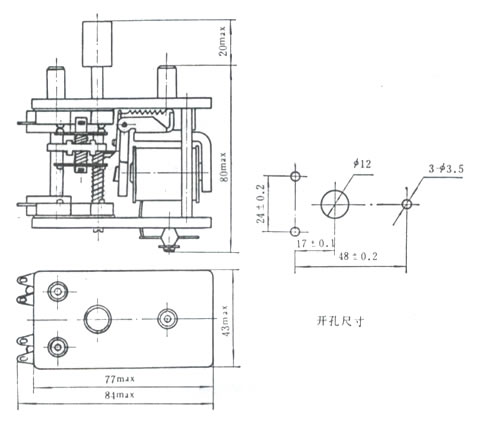

五、外形及安装尺寸

JZ-4型防高频电磁波干扰中功率继电器
