产品名称：

JT-6型真空高压继电器

型号规格：

JT-6型真空高压继电器

产品类别：

常规产品 -- 高压电器 -- 高压继电器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

JT-6型真空高压继电器产品详细说明：

JT-6型真空高压继电器可供卫星地面站,电台通讯设备,雷达及高压电气装置作开断高压电路之用.

2.JT-6型真空高压继电器技术特性

触点形式	一组转换
线圈电源	直流
线圈功耗	7W
触点静态电流	4A或10A
接触电阻	正常值0.4Ω最大值0.5Ω
触点额定电压	A型50Hz,30KV(DC或AC峰值)
触点额定电压	B型 50Hz,50KV(DC或AC峰值)
介质耐压	正常条件:触点间触点与座板间为直流或交流50Hz
介质耐压	A型:35KV(峰值)B型:55KV(峰值)
振动强度	50Hz,单振幅0.35mm.垂直位置30分钟
冲击强度	15g,1000次
寿命	阻性:27VDC,0.5A,2X105次
重量	A型:25gB型:65g

3.使用条件

环境温度	-40～+55℃
大气压力	86～106Kpa
工作位置	垂直

4.线圈规格
at20℃

订货型号	触点形式	额定电压 V	线圈电阻 Ω±10%	吸合电压 V	释放电压 V	吸合电压 ms	释放电压 ms
JT-6	1Z-A	27	120	16	2	40	20
JT-6	1H-B	27	106	16	2	40	20

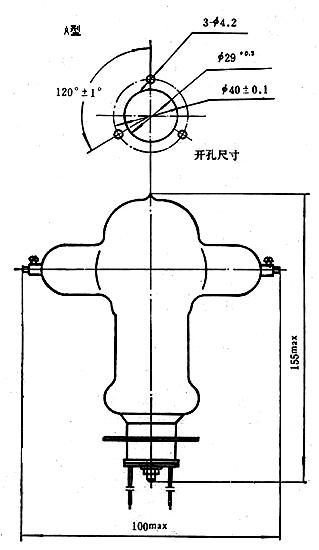

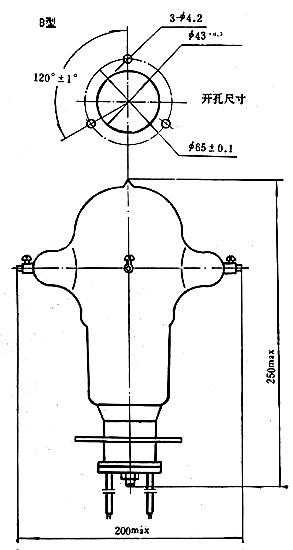

5.JT-6型真空高压继电器外形尺寸及接线图

JT-6型真空高压继电器

JT-6型真空高压继电器

JT-6型真空高压继电器（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
