JT-5型真空高压继电器产品详细说明：

JT-5型真空高压继电器可供卫星地面站,电台通讯设备,雷达及高压电气装置作开断高压电路之用.

2.技术特性 　 触点形式 一组转换或一组常开
线圈电源 直流
线圈功耗 10W
触点 静态电流 5A
接触电阻 正常值0.2Ω 最大值0.5Ω
触点额定电压 50Hz,20KV(DC或AC峰值)
介质耐压 正常条件:触点间触点与座板间为直流或交流50Hz,25KV(峰值)
线圈与座板间为交流50Hz,500V(有效值)
振动强度 50Hz,单振幅0.35mm.30分钟
冲击强度 150m/s²1000次
寿 命 阻性:27VDC,0.5A, 105次
重 量 170g

3.使用条件
境温度 -40～+55℃
大气压力 86～106Kpa
工作位置 任意

4.线圈规格
at20℃：

型号	触点形式	额定电压  V	线圈电阻 Ω±10%	吸合电压 V	释放电压 V	吸合电压 ms	释放电压 ms
JT-5	1Z	27	80	16	5	15	15
	1H	27	80	16	5	15	15

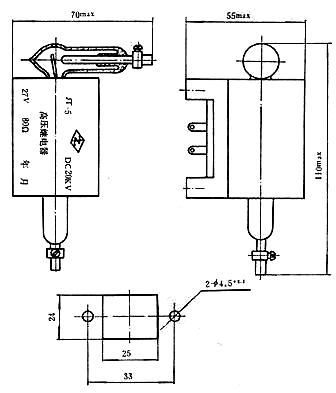

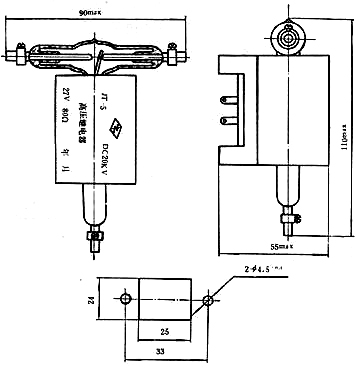

5.JT-5型真空高压继电器外形尺寸及接线图

JT-5型真空高压继电器
