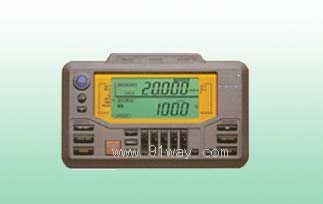

CA100多功能过程校验仪产品详细说明：

CA100多功能过程校验仪技术指标

发生功能规格
直流电压发生 直流电流发生 电阻发生

功能	范围	精度保证范围	分辨率	显示范围	精度 ±（%of setting+%of range）		温度系数*1 ±（%of setting+%of range）/℃		备注
					%of setting	%of range	%of setting/℃	%of range/℃
直流电压发生	100mV	0～100.000mV	1μV	-10～110.000mV	0.02	0.01	0.003	0.002	输出电阻：约6.5Ω
	1V	0～1.00000V	10μV	-0.1～1.10000V	0.02	0.005	0.002	0.001	最大输出：10mA 输出电阻：约30mΩ
	10V	0～10.0000V	100μV	-1～11.0000V	0.02	0.005	0.002	0.001	最大输出：10mA 输出电阻：约30mΩ
直流电压发生	20mA	0～20.000mA	1μA	0～22.000mA	0.025	0.015	0.003	0.003	最大输出：24V
	-20mA*2	0～-20.000mA	1μA	0～-22.000mA	0.025	0.03	0.003	0.003	最大输出：28V
电阻发生*3	500Ω	0～500.00Ω	10mΩ	0～550.00Ω	0.02*4	0.02*4	0.002	0.01	*45
	5kΩ	0～5.0000kΩ	100mΩ	0～5.5000Ω	0.05*4	0.03*4	0.002	0.01	*46
	50kΩ	0～50.000kΩ	1Ω	0～55.000Ω	0.1*4	0.1*4	0.002	0.03	*47

温度系数的温度条件：5℃以上18℃以下及28℃以上40℃以下。
DC-mA吸入：由外部的电压发生源将指定的电流值吸入到正端方向的功能。
电阻发生：类同的是等值电阻发生方式，其规格在备注栏测量电流、输出电压的范围内才有效。
不含附属的导线电阻部分。
测量电流1mA～5mA，输出电压2V以下。
测量电流0.1mA～1mA，输出电压2V以下。
测量电流0.01mA～0.1mA,输出电压2V以下。

频率发生、脉冲发生

功能	范围 （精度保证范围0	显示分辨率	发生显示范围	精度	最大输出	备注
频率发生	1～100Hz	100.0Hz	1～110Hz	±1digits	10mA	波形：矩形波约50%duty   输出电平：0～10V   输出电平精度：±10%
	100～1000Hz	1000 Hz	90～1100Hz
	1～10kHz	10.0k Hz	0.9～11.0kHz
	10～50kHz	50k Hz	9～50kHz
脉冲发生*8	1～100Hz	60,000cycles	1～60000cycles	±1digits	10mA
	100～1000Hz
	1～10kHz
	10～50kHz

热电偶电势发生

范围	发生温度范围℃	分辨率℃	精度℃	温度系数*9（℃/℃）
K	-200.0～-100.0	0.1	0.6	0.05
	-100.0～400.0	0.1	0.5	0.05
	400.0～1200.0	0.1	0.7	0.05
	1200.0～1372.0	0.1	0.9	0.05
E	-250.0～-200.0	0.1	1.2	0.1
	-200.0～-100.0	0.1	0.6	0.05
	-100.0～600.0	0.1	0.5	0.05
	600.0～-1000.0	0.1	0.6	0.05
J	-210.0～-100.0	0.1	0.6	0.05
	-100.0～-800.0	0.1	0.5	0.05
	800.0～1200.0	0.1	0.7	0.05
T	-250.0～-200.0	0.1	1.5	0.2
	-200.0～400.0	0.1	0.5	0.05
N	-200.0～-100.0	0.1	1.0	0.1
	-100.0～900.0	0.1	0.7	0.05
	900.0～1300.0	0.1	0.8	0.05
B	400～600	1	2.0	0.2
	600～800	1	1.5	0.2
	800～1820	1	1.1	0.2
R	-40～100	1	1.5	0.2
	100～1767	1	1.2	0.2
S	-40～100	1	1.5	0.2
	100～1767	1	1.5	0.2

温度系数的温度条件：5℃以上18℃以下及28℃以上40℃以下
此规格符合IEC 584-1-1989和IEC584-1-1995
热电偶输出内部电阻约为6.5Ω
精度中不含RJC精度，使用另外销售的RJC传感器进行标准接点补偿。
在用标准接点温度进行输出补偿时，要加算RJC精度。
输出补偿约每10秒进行一次
RJC传感器规格：
测量范围：-10～50C
精度：18～28℃：±0.5℃（和主体组合）
-10～18℃，28～50℃：±1℃（和主体组合）
导线长度：约1.5m
温度单位：℃，F

热电阻输出发生：

范围	发生温度范围℃	分辨率℃	精度*10℃	温度系数*11℃
PT100	-200.0～0	0.1	0.3	0.04
	0～400.0	0.1	0.5	0.04
	400.0～850.0	0.1	0.8	0.04

精度按照测量电流1～5mA来计算，不含附属的导线电阻部分。
温度系数的温度条件：5℃以上18℃以下及28℃以上40℃以下。
此规格符合IEC 751-1983和IEC751-1995

信号发生功能的一般规格
热电阻输出发生采用的是等值电阻电阻发生方式。
发生部响应时间：
直流电压发生，1V或10V范围，10ms（由输出变化开始到进入精度内的时间）
电阻发生，500Ω范围（含热电阻输出）：10ms（规定电源给与后，到输出进入精度内的时间）
上述范围以外的发生功能：300ms
最大负荷能力：0.01μF（发生直流电压、电阻、热电阻EMF、RTD频率和脉冲）
最小负荷能力：100μF（发生直流电流）
发生部电压限位器：28.5V以上的负荷时动作（手动复位）
发生部电流限位器：12mA以上的负荷动作（只限直流电压、频率、脉冲发生时、手动复位）
温度单位：℃，F

信号发生功能的一般规格
输出=设定值×n/m
当m=整数（1 15）；n=整数（1 m）

24V直流电源功能
输出电压：24±1V
最大输出电流：22mA
输出保护，最大30mA时输出停止

测量功能规格

功能	范围	精度保证范围	分辨率	显示范围	精度 ±（%of reading+%of range）		温度系数*1 ±（%of reading+%of range）/℃		备注
					%of reading	%of range	(%of setting)/℃	(%of range)/℃
直流电压发生	500mV	-500.00～500.00mV	10μV	-599.99～599.99mV	0.02	0.01	0.002	0.001	输入电阻：1GΩ以上
	5V	-5.0000～5.0000V	100μV	-5.9999～5.9999V	0.02	0.01	0.002	0.001	输入电阻：约1mΩ
	35V	-35.000～35.000V	1mV	-41.999～41.999V	0.02	0.015	0.002	0.001
直流电压发生	20mA	-20.000～20.00mA	1μA	-23.999～23.999mA	0.025	0.02	0.002	0.001	输入电阻：20Ω以下
	100mA	-100.00～100.00mA	10μA	-119.99～119.99mA	0.04	0.03	0.002	0.001
电阻发生*3	500Ω	0～500.00Ω	10mΩ	0～599.99Ω	0.055*13	0.015*13	0.005	0.02	测量电流：约1mA
	5kΩ	0～5.0000kΩ	100mΩ	0～5.9999Ω	0.055*13	0.015*13	0.005	0.02	测量电流：约100μA
	50kΩ	0～50.000kΩ	1Ω	0～59.999Ω	0.55*13	0.02*13	0.005	0.02	测量电流：约10μA

温度系数的温度条件：5℃以上18℃以下及28℃以上40℃以下。
不含附属导线的电阻
