产品名称: TD-7.2/400-10断路器用(矿用)真空灭弧室
型号规格: TD-7.2/400-10断路器用(矿用)真空灭弧室
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 陶瓷真空灭弧室
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TD-7.2/400-10断路器用(矿用)真空灭弧室产品详细说明:
TD-7.2/400-10断路器用(矿用)真空灭弧室主要技术参数

序号

参数名称

单位

数值

1

额定电压

KV

7.2

2

额定电流

A

400

3

额定频率

HZ

50

4

短时(1分钟)工频耐受电压

KV

32

5

雷电冲击耐受电压(峰值)

KV

60

6

额定短路开断电流

KA

10

7

额定短时耐受电流

KA

10

8

额定短路持续时间

S

4

9

额定峰值耐受电流

KA

25

10

额定短路关合电流

KA

25

11

额定单个电容器组开断电流

A

630

12

额定背对背电容器组开断电流

A

400

13

额定短路开断电流开断次数

30

14

机械寿命

10000

15

触头自闭力

N

85±20

16

触头反力

N

100±40

17

额定触头压力下限时的回路电阻

μ Ω

≤30

18

触头允许磨损厚度

mm

3

19

内部气体压力

Pa

≤1.33×10-3

20

运动部件质量

kg

0.6



产品配套的真空开关设备的机械特性和机械参数

1

触头开距

mm

8±1.0

2

平均分闸速度

m/s

1.0±0.2

3

平均合闸速度

m/s

0.8±0.2

4

额定触头压力

N

650±50

5

触头合闸弹跳时间

ms

≤2

6

分闸触头反弹幅值

ms

≤1.5

7

触头接触行程

mm

2+0.50

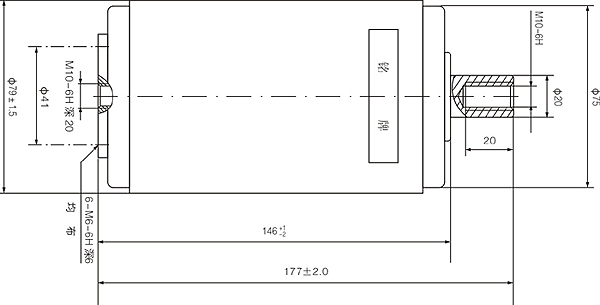

TD-7.2/400-10断路器用(矿用)真空灭弧室外形尺寸
TD-7.2/400-10断路器用(矿用)真空灭弧室

TD-7.2/400-10断路器用(矿用)真空灭弧室
