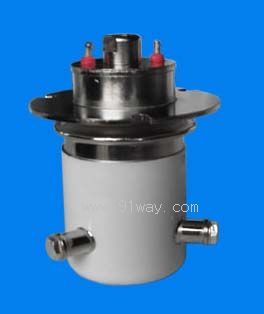

规格号Specification No.

JPK-2/063

触点组合形式Contact Configuration

1Z

试验电压 （直流或50Hz交流峰值）Test Voltage （DC or AC 50Hz Peak）kV

15

额定工作电压(峰值)Rated Operating Voltage(Peak)kV

DC or AC 50Hz

12

AC2.5MHz

10

AC16MHz

8

AC32MHz

5

额定承载电流(有效值)Continuous Current,Carry( RMS)A

DC or AC 50Hz

50

AC2.5MHz

30

AC16MHz

17.5

AC32MHz

10

接触电阻Contact Resistance （Ω）

0.012

分布电容Contact Capacitance（pf）

断开的触点间Beteween Open Contacts

0.5

触点与外壳间Open Contacts to Ground

1

最大动作时间  Operate Time Max. (ms)

18

最大释放时间  Release Time Max.(ms)

9

温度范围   Range of Temp.(℃)

-55~+125

机械寿命Expected Mechanical Life(×106)

1

标称重量   Weight (g)

80

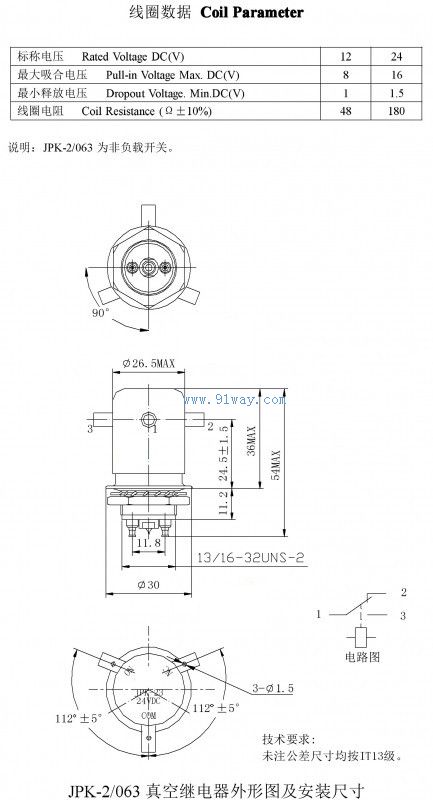

标称电压   Rated Voltage DC(V)

12

24

最大吸合电压   Pull-in Voltage Max. DC(V)

8

16

最小释放电压   Dropout Voltage. Min.DC(V)

1

1.5

线圈电阻   Coil Resistance (Ω±10%)

48

180
