规格号

Specification No.

JPK-2/057

触点组合形式

Contact Configuration

1Z

试验电压 （直流或50Hz交流峰值）

Test Voltage （DC or AC 50Hz Peak）kV

15

额定工作电压(峰值)

Rated Operating Voltage(Peak)

kV

DC or AC 50Hz

12

AC2.5MHz

AC16MHz

AC32MHz

额定承载电流(有效值)

Continuous Current,

Carry( RMS)

A

DC or AC 50Hz

30

AC2.5MHz

AC16MHz

AC32MHz

接触电阻Contact Resistance （Ω）

0.025

分布电容Contact Capacitance

（pf）

断开的触点间

Beteween Open Contacts

0.5

触点与外壳间

Open Contacts to Ground

1

最大动作时间  Operate Time Max. (ms)

18

最大释放时间  Release Time Max.(ms)

9

温度范围   Range of Temp.(℃)

-55~+125

冲击级别  Shock, 11ms 1/2Sine(Peak g’s)

50

振动级别  Vibration ,Peak 10g’s( Hz)

10~500

机械寿命

Expected Mechanical Life(×106)

1

标称重量   Weight (g)

80

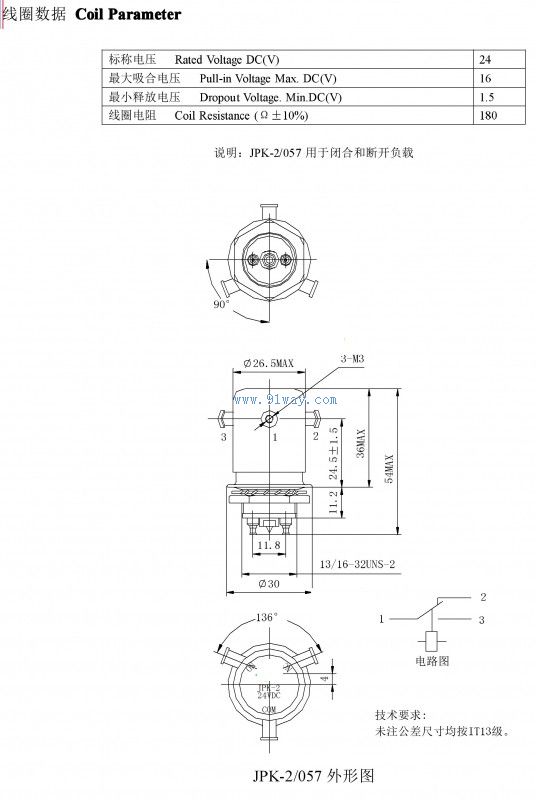

标称电压   Rated Voltage DC(V)

24

最大吸合电压   Pull-in Voltage Max. DC(V)

16

最小释放电压   Dropout Voltage. Min.DC(V)

1.5

线圈电阻   Coil Resistance (Ω±10%)

180
