产品名称: LJ系列零序电流互感器
型号规格: LJ系列零序电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 零序互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)

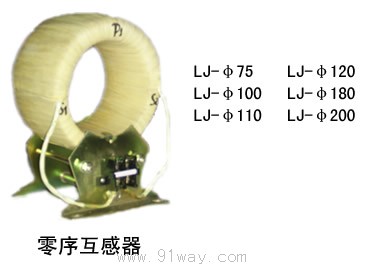

LJ系列零序电流互感器产品详细说明:
LJ系列零序电流互感器供50Hz中性点非有效接地系统中的发电机或同期调相机的地保护用。

LJ系列零序电流互感器配用的继电器DD11/60型。当保护范围内有接地故障时,互感器的二次回路中则有剩余电流产生,档电流达到一定值时,继电器就动作。

型     号
LJ-2
LJ-4
LJ-7
可穿电缆根数
1-2
3-4
5-7
二次回路



二次负荷(Ω)
10
10
10
整定电流(A)
0.03
0.03
0.03
灵敏度(A)
1.3
1.3
1.8
不平衡电压(mV)
40
40
30
绝缘水平(KV)
0.5/2
0.5/2
0.5/2

注: 电缆外径为Φ50mm以下,当大于Φ50mm时,须采用大一号的互感器.

型   号
A
B
H
Φd
ΦD
重量(公斤)
LJ-2
150
200
295
118
230
20
LJ-4
220
280
335
143
285
29.5
LJ-7
220
300
375
198
310
30

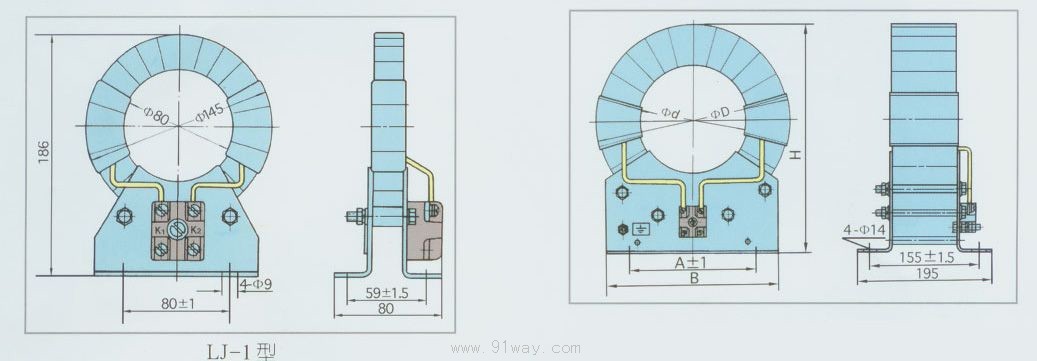

LJ系列零序电流互感器安装尺寸

LJ系列零序电流互感器外形图
LJ系列零序电流互感器

LJ系列零序电流互感器
