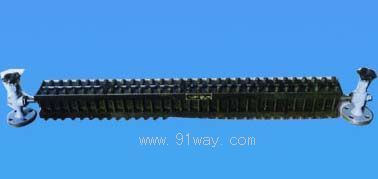

UHS-T连续式双色玻璃板液位计产品详细说明：

概述
UHS-T系列连续式双色玻璃板液位计的结构原理及使用方法均与UHS-H型玻璃板液位计相同。所不同的是：借助光学原理，使液位显示呈气红液黑。并消除了常规玻璃板液位计在二块玻璃板之间存在的测量盲区。

结构原理
UHS-T系列连续式双色玻璃板液位计的双色原理是利用光线进入不同介质时有不同的折射和反射特性，借助滤色层使液相呈黑色，气相呈红色，气液界面极为清晰。
将玻璃板交叉安装在液位计本体上，这就消除了常规玻璃板液位计在二块玻璃板之间所存在的测量盲区，因此在整个测量内能连续观测。

主要技术参数
测量范围(L):2000～6000mm
接液材质：Q235-A碳钢；
1Cr18Ni9Ti不锈钢。
工作压力：4.0MPa
工作温度：-40～250℃
排污口：ZG1/2”
伴热夹套接头：接管φ14
连接法兰：PN4.0、DN20、JB82-59或HG5016-58凸面法兰。

型号规格

型号	名称
UHS-T-I	反射式玻璃板液面计
UHS-T-II	反射式带伴热管液面计
UHS-T-III	反射式带防霜液面计
UHS-T-IV	透光式液面计
UHS-T-V	透光式带伴热管液面计

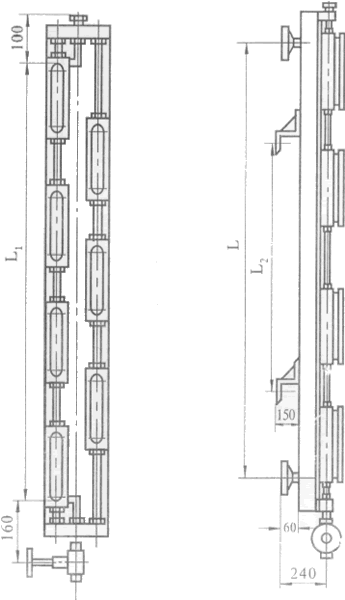

序号	测量范围 L mm	透光长度 L1 mm	安装尺寸 L2 mm
1	2000	1920	1500
2	2200	2160	1500
3	2400	2400	1500
4	2700	2640	2000
5	2900	2880	2000
6	3100	3120	2000
7	3400	3360	2500
8	3600	3600	2500
9	3900	3840	3000
10	4100	4080	3000
11	4300	4320	3500
12	4600	4500	3500
13	4800	4800	4000
14	5000	5040	4000
15	5300	3280	4500
16	5500	5520	4500
17	5800	5760	5000
18	6000	6000	5000
