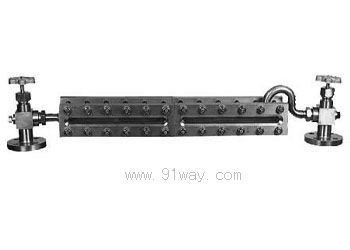

产品名称: UHS-M高温玻璃板液位计
型号规格: UHS-M高温玻璃板液位计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 液位计
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
UHS-M高温玻璃板液位计产品详细说明:

概述
UHS-M型高温玻璃板液位计采用高温耐热玻璃板及优质耐热材料制造。它适用于石油、化工和医药等工业高温容器内介质的液位指示。

主要技术参数

测量范围(L):500、800、1100、1400、1700mm
工作温度:≤450℃
工作压力:≤4.0MPa
钢球自封压力:≥0.3MPa
连接法兰:HG20592-97、DN20凸面法兰
伴热蒸汽压力:≤ 1.0MPa
伴热夹套接头:G3/8”(外)
冲洗、排污口:M12×1.5、ZG1/2”
接液材质:Q235-A碳钢 1Cr18Ni9Ti不锈钢。

结构原理
仪表上下法兰与高温容器上对应的的法兰连接组成连通器,从而通过玻璃可观察到容器内液位的实际高度。上、下阀门内装有自封钢球,以防止因意外造成玻璃板损坏,起自动密封作用。

型号规格
UHS-M高温玻璃板液位计选型说明

使用须知
仪表的工作温度与工作压力成反比,最大工作温度与最高工作压力不能同时使用,见温度与压力曲线图。

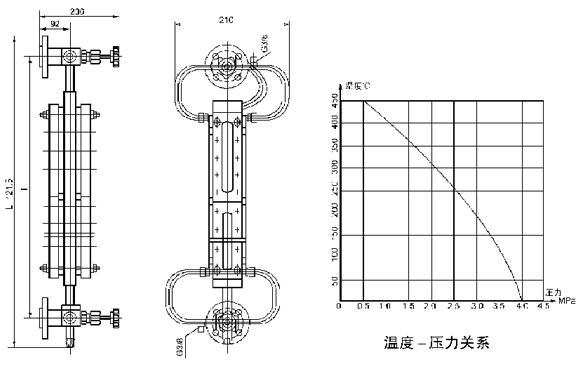

外形尺寸

UHS-M高温玻璃板液位计外形尺寸
UHS-M高温玻璃板液位计

UHS-M高温玻璃板液位计
