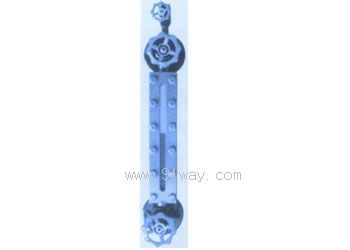

UHS-Q双色玻璃板液位计产品详细说明：

概述
UHS-Q型双色玻璃板液位计，是UHS普通型玻璃板液位计的更新换代产品，采用法兰连接，用于各工业系统中常压或敞口容器内的液位指示，特别是无色透明液体的现场指示，如水、液氨、轻油、液化气等介质的液位测量。

结构原理
UHS-Q型双色玻璃板液位计的双色原理是根据光线在不同的反射和折射特性，并借助滤色片，使这种特性呈某种颜色，从而达到外观液相呈绿色（或黑色），气相呈红色，即双色显示，气液界面极为清晰。

液位计 节数	公称长度 L（mm）	透光尺寸 L1×16（mm）	透光尺寸 L2（mm）	重量（Kg）
				普通型	夹套型
1	550	262×16	262	19	21
2	850		562	30	32
3	1150		862	43	46
4	1450		1162	54	59
5	1750		1462	64	72

技术要求

测量范围（安装中心距离、L）：500、800、1100、1400、1700mm
可视范围：H=L-260
公称压力：4.0MPa
工作温度：-20～250℃
针阀型自动关闭压力：0.3MPa
伴热蒸汽压力：0.6MPa
伴热蒸汽夹套接头： G1/2″（外螺纹）。
连接法兰：A：HG20592-97平面法兰　　　B:HG20592-97凸面法兰

示例
UHS-Q-AT2.5-I-800:双色玻璃板液位计,公称压力2.5MPa,I类碳钢材料，普通突面法兰，中心距800。

订货须知
订货时请注明：

型号、规格、测量范围
工作压力、工作湿度
材质、连接方式
附加配件是否供应。
