产品名称: HSH型环链手扳葫芦
型号规格: HSH型环链手扳葫芦
  放大图片 放大图片
产品类别: 常规产品 -- 五金工具 -- 手动葫芦
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HSH型环链手扳葫芦产品详细说明:

HSH型环链手扳葫芦,是新一代的具有多用途的手动起重机械。 它广泛用于工矿、运输、建筑、电力、造船及林业等部门的设备 安装,散件捆绑,起重货物,拉紧线路及焊接对位等场合,尤其 是在无电源及狭小场所用于牵引更显示其独有的优越性。

本产品 具有以下特点:
使用安全可靠,维护方便,机械效率高,手扳力小,操作灵 活,经久耐用,自重较轻,携带方便。HSH型环链手扳葫芦采用 了对称布置的二级外啮合齿轮传动结构和螺旋载重制动器,并 设计有齿轮离合装置,主要零部件有:手柄制动器、长短轴齿 轮、花键齿轮、片齿轮、链齿轮和链条等,其工作原理如下: (见图)
提升(或牵引)重物:将拨块置"向上"位置扳动手柄(13),
此时换向棘爪(11),拨动制动螺母(9),将摩擦片(8),棘轮(7),制动器座(6)旋紧成一体, 并带动长轴齿轮(3)及片齿轮(4),短轴齿轮(1),花键齿轮(2)共同旋转,同时通过花键联接 于花键齿轮上的链轮(5)便带动链条提升(或牵引)重物。
放落重物:将拨块置于"向下"位置,扳动手柄,此时换向棘爪拨动制动螺母,将制动螺母松开摩擦 片,重物下降。重物下降时,又带动长轴转动,从而使制动器座与制动螺母旋紧,重物又停止下降.

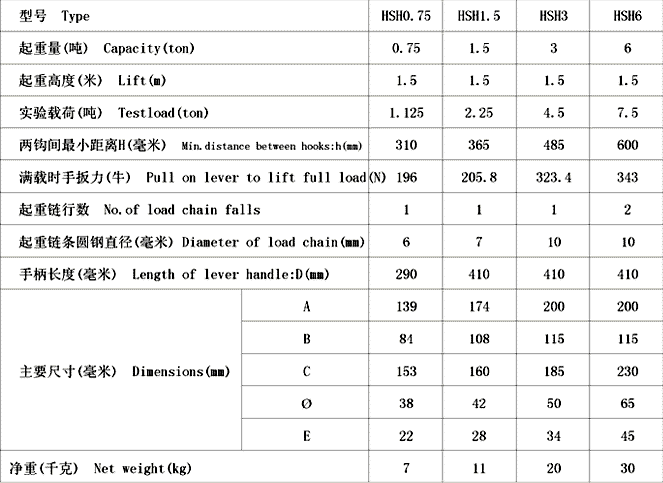

HSH型环链手扳葫芦技术参数

HSH型环链手扳葫芦安装示意图

HSH型环链手扳葫芦

HSH型环链手扳葫芦
