CT24型弹簧操动机构产品详细说明：

CT24型弹簧机构可供操动110KV自能式SF6断路器之用，其性能符合GB1984-89《交流高压断路器》和本产品《技术条件》的要求，各项指标均达到和超过IEC56《高压交流断路器》中有关的标准。

本机构具有电动储能和手动储能两种方式：合闸操作有远控或就地合闸电磁铁操作和旋转手柄操作两种；分闸操作有远控或就地分闸电磁铁和旋转手柄操作两种。

1、储能电机为交直流两用电机，其技术参数如下：

型号	84HL01	84HL02
额定工作电压（V）	≌220	≌110
电动机额定输入功率（W）	500	500
正常工作电压范围	80%-110%Ue	80%-110%Ue
额定电压储能时间	≤15s	≤15s

2、手动储能采用一种特制摇把，其长度为380mm，储能时最大操作力为200N；
3、合闸电磁铁采用螺管式电磁铁，其技术参数如下：

额定工作电压（V）	-220	-110
额定工作电流（A）	2	2.2
额定功率（W）	440	242
20℃时线圈电阻（Ω）	105±5	50±2
正常工作电压范围	80%-110%

4、分闸电磁铁采用螺管式电磁铁，其技术参数如下：

额定工作电压（V）	-220	-110
额定工作电流（A）	1.5	2.2
额定功率（W）	330	242
20℃时线圈电阻（Ω）	105±5	50±2
正常工作电压范围	65%-110%

5、机构输出角度：55-57度。
6、机构合闸功调整范围大，可在280kg.m和364kg.m之间调节。
7、机构净重：280kg

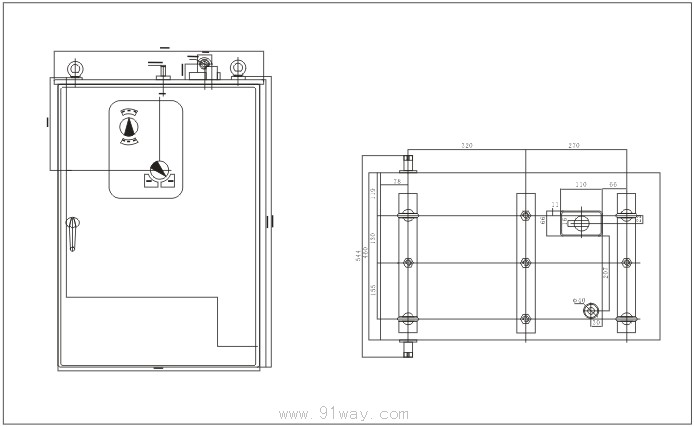

端挂式机构外形及安装尺寸示意图

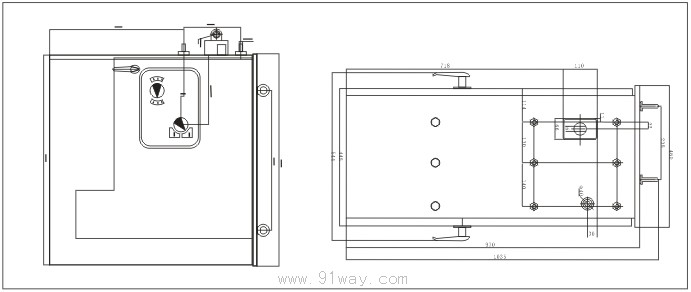

中挂式机构外形及安装尺寸示意图

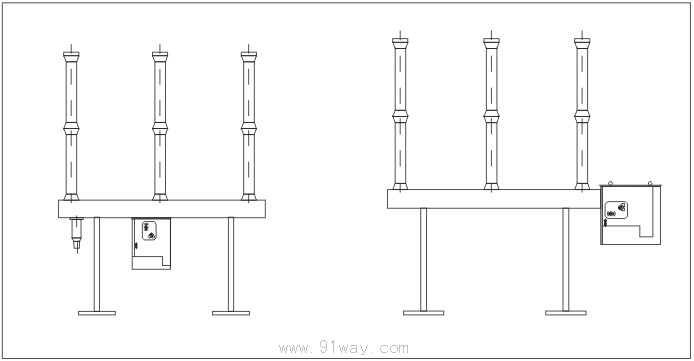

端挂安装方式/中挂安装方式:

CT24型弹簧操动机构
