什么是弹簧操动机构？它是怎样工作的？

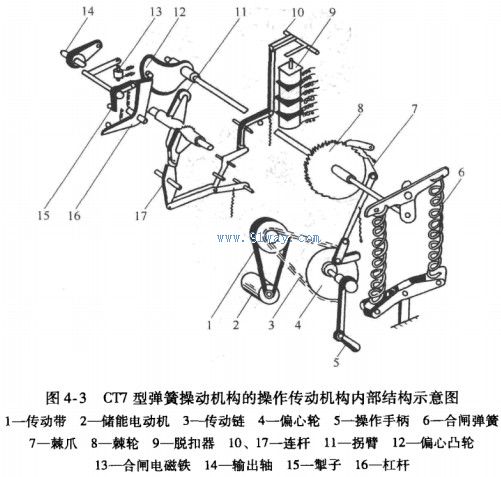

弹簧操动机构能手动和远距离操作断路器的分合闸，但其结 构较复杂。CT7型弹簧操动机构的操作传动机构内部结构示意图如图所示。
弹簧式操动机构按操作方式可分为手动储能弹簧机构和电动 储能弹簧机构两种。
手动是靠人力将弹簧储 能，然后释放能量达到合闸目的。合闸的同时，又向分闸弹簧储 能，以保证分闸时间和速度。电动操作是由电动机驱 动，以棘轮使弹簧储能。
手动储能弹簧机构和电动储能弹簧机构的工作原理如下：
1)储能合闸：当手动操动机构手柄或电动机转动机构储能 轴上的棘轮旋转时，轴上的弹簧拐臂也随其旋转，把储能弹簧拉长。过死点时储能弹簧已储满能量，无制动装置时，过死点即释 放，使开关合闸并使分闸弹簧储存足够的能量等待分闸。当有制 动时，以其他方式控制掣子，完成合闸功能。
2)分闸操作：手动控制分闸时，拉动分闸拉环即可分闸。 当过电流时，电流脱扣线圈（约5.5A)将启动，使分闸扣解 除，完成分闸。
