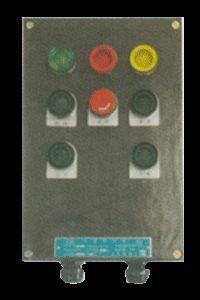

产品名称: 8158系列防爆防腐控制箱
型号规格: 8158系列防爆防腐控制箱
  放大图片 放大图片
产品类别: 上海电器 -- 特种电器 -- 防爆配电箱
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
8158系列防爆防腐控制箱产品详细说明:
用途
8158系列防爆控制箱(以下简称控制箱)适用于正常运行时,可能出现爆炸性气体混合物为ⅡC级T6组及以下的户内或户外有遮蔽的生产场所,供交流50Hz电压至380V,直流电压至220V的线路中,作为控制接触器、继电器、电磁铁、灯光信号、小型交流电动机、照明和电流指示等电器设备之用。

结构简介
8158系列防爆防腐控制箱采用模块化结构,控制箱的外壳为增安型。
按需要可由1—10个单元拼装组成,按所需控制元件数量确定单元数量,可按工程设计要求进行混合组装。控制箱的外壳和盖均采用高强度、防静电、耐冲击、耐腐蚀、热稳定性好和难燃的新颖特种塑料制成,各项性能均达到“防爆电气设备”标准的各项要求。控制箱的防爆标志为ed ⅡC T6。控制箱的防护等级为 IP54。控制箱还适用于强腐蚀环境,防腐蚀等级达到“F2”。每个单元最多可装8008/2系列隔爆型控制开关6只或8017/2系列隔爆型信号灯9只或8092/3系列隔爆型控制按钮9只或99T2—A增安型电流表6只或UK5N增安型接线端子70节等5种用德国引进技术制造的防爆电器元件。配装数量可根据工程设计需要选定。

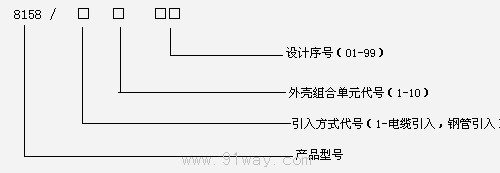

8158系列防爆防腐控制箱型号含义

8158系列防爆防腐控制箱型号说明

8158系列防爆防腐控制箱技术数据
1.控制箱的引入分电缆引入和钢管引入,引入电缆的外径为φ9mm~φ15.5mm,连接钢管的螺纹外径为G3/4"。
2.控制箱内装元件的主要参数如下

表2 控制开关主要参数

使用类别
开关型号
To.95(ms)
8008/2-0
8008/2-1
AC1
380V  16A
AC3
380V 16A
AC11
380V    6A
DC1
220V
0.8A
3
DC11
220V
0.4A
300

8092/3系列隔爆型控制按钮在不同使用类别下的工作电压和工作电流值按表3

额定工作电压额定工作电源使用类别

60V
110V
220V
380V
To95(ms)
AC11
6A
2A
DC11
2.5A
1.6A
0.25A
45
1.6A
1A
0.25A
150
1A
0.6A
0.25A
300
DC1
4A
2.5A
0.4A
3

8017/2系列隔爆信号灯主要参数按表4
表4 信号灯主要参数

额定电源电压
额定消耗功率
发光件颜色
12V   24V
1.5W
绿
28V   42V
48V   60V~
110V/127V~
220V/240V~
380V~

99T2-A增安型过载电流表
绝缘电压 660V
消耗功率 0.2W
量程   0~1A,0~5A。
过载倍数 5倍
测量系统 通过电流互感器连接或直接连接,是动铁式的测量仪表。
测量精度 2.5级
控制箱适用于8H工作制。
