■用途

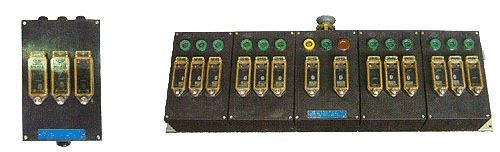

　 　8159系列防爆照明（动力）配电箱（以下简称配电箱），适用于在正常运行时可能出现爆炸性气体混合物为Ⅱc级T5、T6组及以下的室内或室外有遮蔽的场所，供交流50Hz，额定电压至380V的电气线路中，作为照明（动力）电路的配电之用。

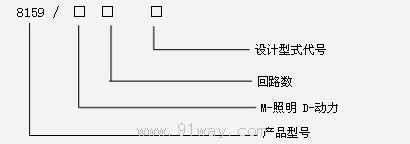

■型号含义

■配电箱保证在下列条件下可靠地工作
　a)海拔高度不超过2000m；
　b)周围空气温度不高于+40℃，不低于-20℃；
　c)周围空气相对湿度不大于95%（+25℃时）；
　d)在正常运行时，可能出现爆炸性气体混合物为ⅡC 级T5、T6组及以下的场所；
　e)在没有雨雪侵袭的地方；
　f)能防止水及其它液体侵入的地方；
　g)无显著摇动和冲击振动的地方；
　h)污染等级为3级；
　i)安装类别为Ⅲ类

■技术数据
　配电箱的额定工作电压：主电路380V及以下，分支电路220V（～380V）及以下；
　配电箱的额定工作电流：1A、3A、6A、10A、16A、30A、40A1）、60A*
　分支电路数：3、6、9、12等；
　主电路的外部接入电缆为10m㎡及以下；
　引入电缆的外径为Ф9～Ф13.5、Ф13～Ф18、Ф18～Ф25；
　配电箱和防护等级为IP54/65；
　配电箱的防爆型式为复合型，其防爆标志为Ex edⅡ CT5或Ex edⅡ CT6。
　注：1）无隔爆隔离器
　　　* 在开发中
　配电箱组成元件和其技术指标见表1
　　表1

元件名称	温度组别	T6	T5	T6	T5
8058系列隔爆型小型断路器	额定工作电压	AC380V		AC220V
	过载特性	B1)，C2)，D3)		B1), C2)
	极数	2P, 3P, 3P+N, 4P4)		IP+N, 2P
	额定电流	1,3,6,10,16	20,25,30,404)	1,3,6,10,16	20,25,30,404)
8017系列隔爆指示灯	颜色	黄, 绿,红, 白	—	黄, 绿,红, 白	—
	额定消耗功率	1.5W	—	1.5W	—

■安装使用和维护
　1 配电箱在安装前必须进行全面检查，是否完好无损，功能正常。
　2 引线装置不引线时，必须用随机的特殊螺母将橡胶密封圈、堵板、垫圈压紧，达到密封要求。
　3 开盖前必须先切断前级电源，在不带电的情况下进行检查和维修。
　4 为确保配电箱的正常工作，非专业人员不准操作。
　5 清洁外壳时，为防止产生静电，请用清洁的湿布揩抹，并避免使用化学清洗剂。
