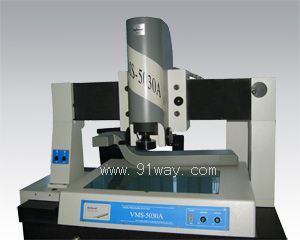

产品名称: VMS-5030A影像测量仪
型号规格: VMS-5030A影像测量仪
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 投影仪
分栏标签
参考价格: 厂价直销
产品品牌: 上光
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
VMS-5030A影像测量仪产品详细说明:
产品介绍:
影像测量仪VMS-5030A广泛的应用于机械.电子.仪表.塑胶等行业。影像测量仪VMS-5030A以二维测量为主,包括点.线.圆弧.矩形等几何元素和零件的长度.角度.轮廓外形.表面形状等。也能做三维测量.如台阶的高度.孔或槽的深度等。

VMS-5030A影像测量仪特点:
1、固定式工作台及花岗石底座,稳定性好,精度高,可测量较大较重工件二不影响精度。
2、采用高解析度日本原装彩色CCD摄像机和美国NAVITAR变焦物镜。
3、X向.Y向采用空气轴承,花岗石导向,保证了机械系统的精确稳定,提高了测量精度。

VMS-5030A影像测量仪技术参数:

工作

金属台尺寸(mm)

700×450

玻璃台尺寸(mm)

550×350

运动行程(mm)

500×300   Z轴升降:200mm

测量与瞄准系统(标准配备)

摄影机:索尼1/2"彩色CCD摄影机

双焦物镜倍率(美国NAVITAR):0.7~4.5X   工作距离:92mm

电视总倍率:30~190X          物方视场:10.6~1.6mm

双十字线发生器         X.Y坐标示值误差≤(3+L/75)μm

X.Y.Z光栅尺解析度:0.001mm

仪器重量

500kg

照明:表面光源与透射光源均用LED,亮度可调  电源:220V(AC),50HZ,30W

仪器标准配备及选购件(2X附加镜,特殊配备0.5X镜筒)

仪器配件

1X镜筒(标准配备)

0.5镜筒(选购)

工作距离(mm)

双焦镜

0.7X~4.5X

0.7X~4.5X

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

标准配备

30X~190X

10~1.6

15X~95X

20~3.2

92

2X(选)

60X~380X

5~0.8

30X~190X

10~1.6

36

VMS-5030A影像测量仪

VMS-5030A影像测量仪
