DZ-30B,DZ-30BG系列中间继电器产品详细说明：

1、应用范围
DZ-30B(DZ-30BG)系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。
DZ-30BG是DZ-30B的改进型。该继电器克服了原来DZ-30B继电器采用的绕组线径为0.06-0.07漆包线。在长期运输中，出现的断线缺点，提高了可靠性。其余内部接线、外形尺寸、接线端子、使用功能等不变。

2、主要技术参数
额定电压：DC　220V、110V、48V、24V、12V。
动作值：额定电压值30～70%。
返回值：不小于额定值的5%。
动作时间：在额定电压下，动作时间不大于45ms。
返回时间：不大于60ms.
功率消耗：不大于7W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

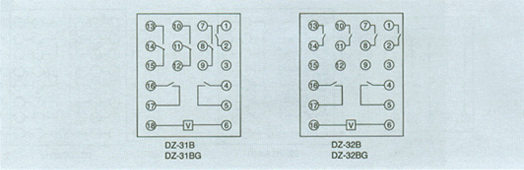

3.内部接线图

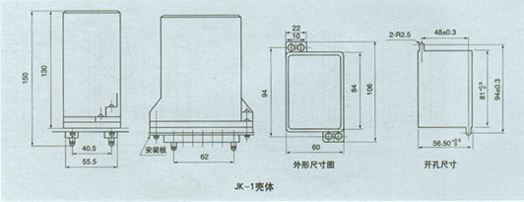

4.外形及开孔尺寸
