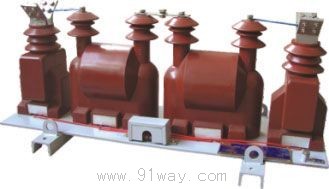

产品名称: JLSZ□系列户外干式组合互感器
型号规格: JLSZ□系列户外干式组合互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 组合式互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JLSZ□系列户外干式组合互感器产品详细说明:
JLSZ□系列户外干式组合互感器主要性能

1、额定电压:分为3×6kV、3×10kV、3×35kV
2、额定变比:电压比:6000/100V,10000/100V,35000/100V。
电流比:1-1000/5A,并分单变比和双变比两种。
双变比计量箱一次接线P1、P2为大电流比。
P1、P3为小电流比。
3、额定容量:PT元件分:15、25、50VA三种。
CT元件分:10、25、30VA三种。
4、准确等级:0.5级、0.2、0.5S、0.2S级。

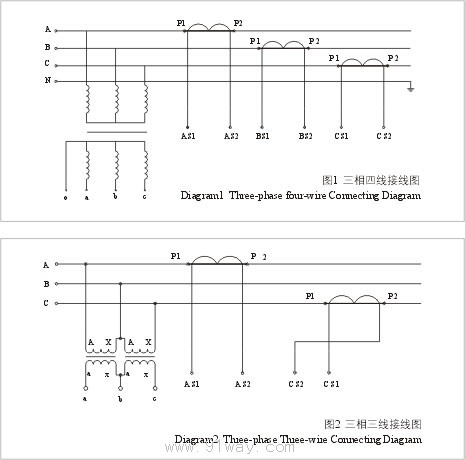

JLSZ□系列户外干式组合互感器接线图

JLSZ□系列户外干式组合互感器接线图

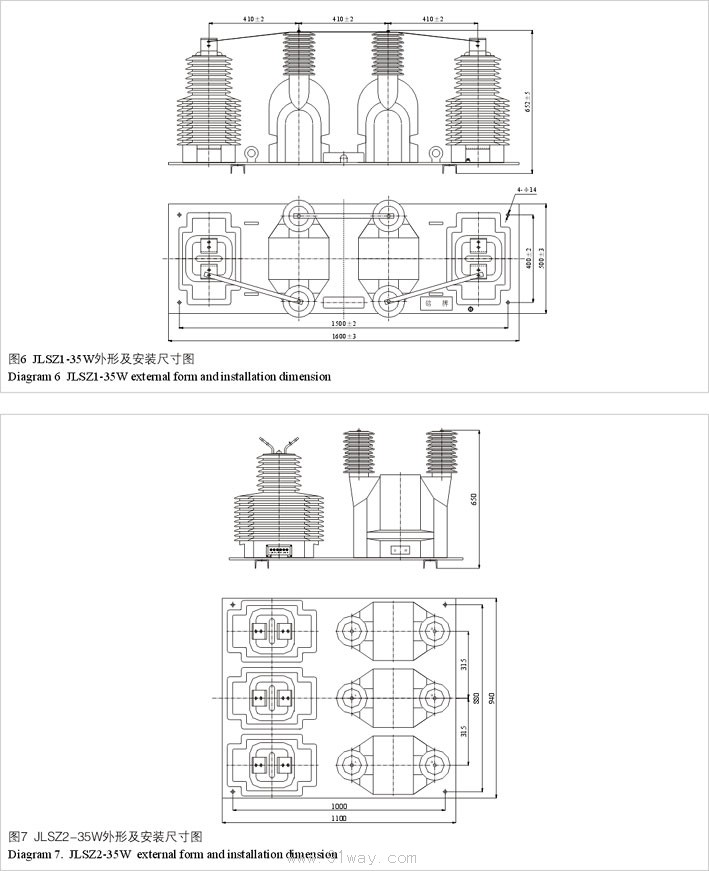

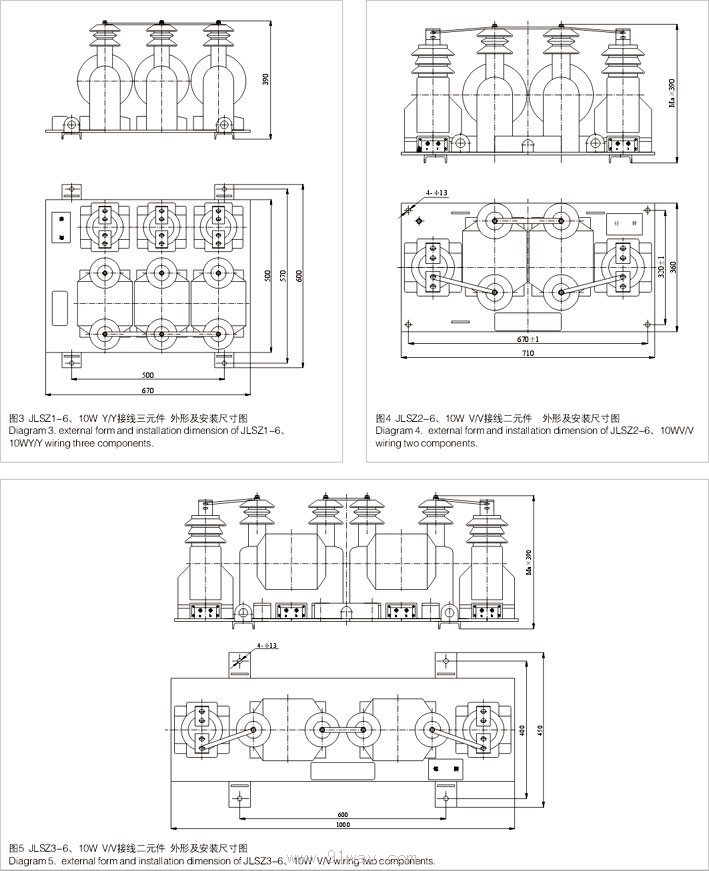

JLSZ□系列户外干式组合互感器外形及安装尺寸

JLSZ□系列户外干式组合互感器外形尺寸

JLSZ□系列户外干式组合互感器

JLSZ□系列户外干式组合互感器
