产品名称: CS1500CF系列霍尔电流传感器
型号规格: CS1500CF系列霍尔电流传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流传感器
分栏标签
参考价格: 厂价直销
产品品牌: 奇霍
产品产地: 江苏
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CS1500CF系列霍尔电流传感器产品详细说明:
CS1500CF系列霍尔电流传感器电参数


型号
CS200CF
CS400CF
CS600CF
CS800CF
CS1000CF
CS1500CF

IPN
原边额定输入电流
200
400
600
800
1000
1500
A
IP
原边电流测量范围
0~±400
0~±800
0~±1200
0~±1600
0~±2000
0~±2500
A
VOUT
副边额定输出电压
4±1%
V
VC
电源电压
±12~±15(±5%)
V
IC
电流消耗
VC=±15V                        <25
mA
Vd
绝缘电压
在原边与副边电路之间5KV有效值/50Hz/1分钟

εL
线性度
<1
%FS
V0
零点失调电压
TA =25℃                        <±25
mV
VOM
磁失调电压
IPN→0                           <±25
mV
VOT
失调电压温漂
IP=0  TA =-25~+85℃            <±1
mV
/℃
Tr
响应时间
≤7
μs
f
频带宽度(-3dB)
DC~20
kHz
TA
工作环境温度
-25~+85
TS
贮存环境温度
-40~+100
RL
负载电阻
≥10K
Ω

标准
Q/3201CHGL02-2007

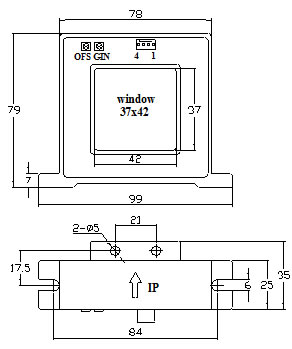

外形尺寸(mm)

CS1500CF系列霍尔电流传感器外形尺寸
引脚说明:1:+15V 2:-15V 3:Vout 4:0V(电源地) OFS:零点调节 GIN:幅度调节

使用说明

1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。

CS1500CF系列霍尔电流传感器
