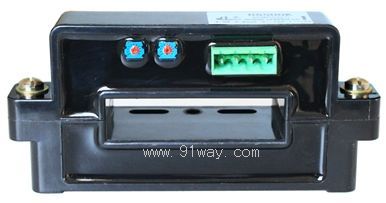

CS2000K系列霍尔可拆卸电流传感器产品详细说明：

产品描述：
应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。

电参数

	型号	CS300K	CS500K	CS800K	CS1000K	CS2000K
IPN	原边额定输入电流	300	500	800	1000	2000	A
IP	原边电流测量范围	0～±600	0～±1000	0～±1600	0～±2000	0～±2500	A
VOUT	副边额定输出电压	4±1%					V
VC	电源电压	±12～±15(±5%)					V
IC	电流消耗	VC=±15V                        <25					mA
Vd	绝缘电压	在原边与副边电路之间6KV有效值/50Hz/1分钟
εL	线性度	<1					%FS
V0	零点失调电压	TA =25℃                        <±25					mV
VOM	磁失调电压	IPN→0                           <±30					mV
VOT	失调电压温漂	IP=0  TA =-25～+85℃            <±1					mV/℃
Tr	响应时间	≤7					μs
f	频带宽度(-3dB)	DC～20					kHz
TA	工作环境温度	-25～+85					℃
TS	贮存环境温度	-40～+100					℃
RL	负载电阻	≥10K					Ω
	标准	Q/3201CHGL02-2007

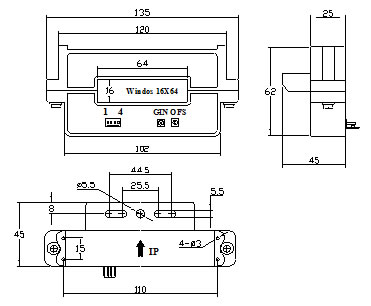

外形尺寸（mm）

引脚说明：1：+15V 2：-15V 3：Vout 4：0V(电源地) OFS：零点调节 GIN：幅度调节
引线输出接线：红：+15V 蓝：-15V 黄：Vout 黑：0V(电源地)

使用说明
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
