产品名称: CS600BT系列霍尔电流传感器
型号规格: CS600BT系列霍尔电流传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流传感器
分栏标签
参考价格: 厂价直销
产品品牌: 奇霍
产品产地: 江苏
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CS600BT系列霍尔电流传感器产品详细说明:
产品描述:
应用霍尔效应开环原理的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。

电参数


型号
CS030BT
CS050BT
CS100BT
CS200BT
CS300BT
CS400BT
CS500BT
CS600BT

IPN
原边额定输入电流
30
50
100
200
300
400
500
600
A
IP
原边电流测量范围
0~±60
0~±100
0~±200
0~±400
0~±600
0~±800
 0~±900
0~±900
A
VOUT
副边额定输出电压
±1(±1%)或±2(±1%)
V
VC
电源电压
+5V(±5%)或+12(±5%)
V
IC
电流消耗
25
mA
Vd
绝缘电压
在原边与副边电路之间2 .5KV有效值/50Hz/1分钟

εL
线性度
 ±1
%FS
V0
零点失调电压
TA =25℃  2.5V±1%
V
VOM
磁失调电压
IPN→0  <±20
mV
VOT
失调电压温漂
IPN=0  TA =-25~+85℃  <±1
mV/℃
Tr
响应时间
≤3
μs
f
频带宽度(-3dB)
DC~20
kHz
TA
工作环境温度
-25~+85
TS
贮存环境温度
-40~+100
RL
负载电阻
≥10K
Ω

标准
Q/3201CHGL02-2007

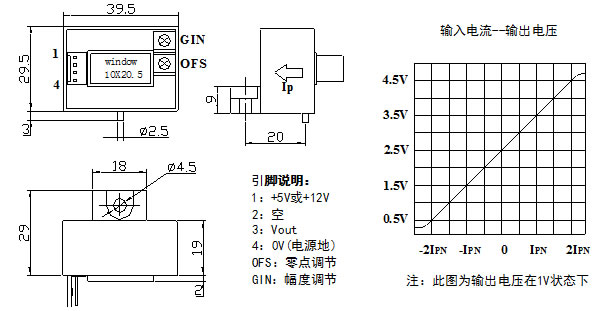

外形尺寸(mm)

CS600BT系列霍尔电流传感器外形尺寸及特性曲线

使用说明
1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
4.原边电流测量范围是在额定输出电压1V状态下。

CS600BT系列霍尔电流传感器
