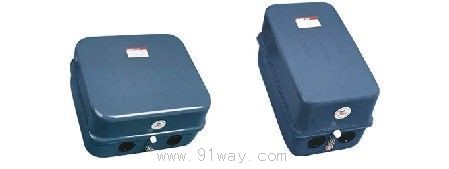

QC12系列电磁起动器产品详细说明：

1.QC12系列电磁起动器适用范围

QC12电磁起动机适用于交流50Hz,电压至380V的电力电路中,供远距离直接控制三相鼠笼型感应电动机的起动和停止.可逆起动器还可控制电动机的反向动转,电网电压消失时,起动器起失压保护作用.带有热继电器的起动器还能对电动机的过载、断相运转进行保护。

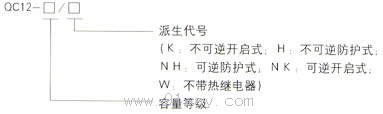

2.QC12系列电磁起动器型号及其含义

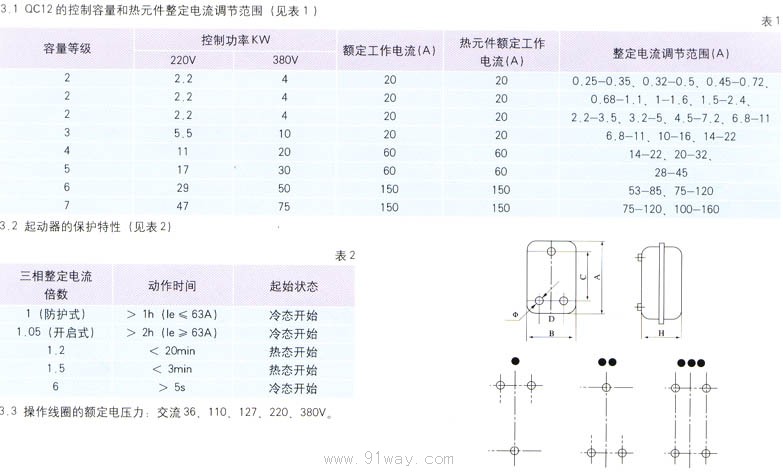

3.QC12系列电磁起动器主要技术参数

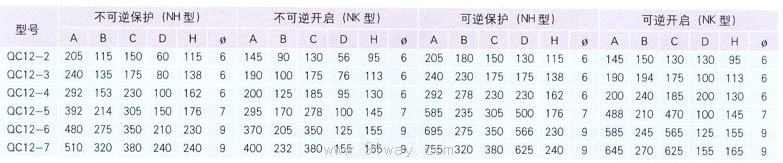

4.外形及安装尺寸(mm)



主要技术参数见表1-3

起动器容量等级	在下列电压下被控电动机的最大容量（KW）		热过载继电器额定电流（A）	热元件额定工作电流（A）	热过载继电器整定电流调节范围（A）
	220V	380V
2	22	4	20	0.35 0.50 .72 1.1 1.6 2.4 3.5 5 7.2 11	0.25-0.35 0.32-0.5 0.45-0.72 0.68-1.1 1-1.6 1.5-2.4 2.2-3.5 3.2-5 4.5-7.2 6.8-11
3	5.5	10	20	11 16 22	6.8-11 10-16 14-22
4	11	20	60	22 32 45	14-22 20-32 28-45
5	17	30	60	45 63	28-45 40-63
6	29	50	150	85 120	53-85 75-120
7	47	75	150	120 160	75-120 100-160

表2

起动器容量等级	主触头		辅助触头		反复短时工作制		热继电器触头
-	数量	额定电流（A）	数量	额定电流（A）	操作频率 （次/h)	通电待续率 （%）	常闭触头工作电流 （A）	常开触头工作电流（A）
2	三 常 开	10	二二 常常 开闭	5	≤600	40	5	15
3		20
4		40
5		60
6		100
7		150

注：1.辅助触头数量包括自保持用辅助触头。2.带热过载继电器的起动操作频率30次/h.

三相整定电流倍数	动作时间	起始状态
1（防护式） 1.05(开启式）	>In(Ie≤63A) >2h(Ie>63)	冷态开始
1.2	≤20min	热态开始
1.5	<3min	热态开始
6	>5s	冷态开始





	不可逆保护						不可逆开启（NK型）						可逆开启（NH型）						可逆开启（NK型）
	A	B	C	D	H	Ф	A	B	C	D	H	Ф	A	B	C	D	H	Ф	A	B	C	D	H	Ф
QC12-2	205	115	150	60	115	6	145	90	130	56	95	6	205	180	150	130	115	6	145	150	130	130	95	6
QC12-3	240	135	175	80	138	6	190	100	175	76	113	6	240	3230	175	175	138	6	190	194	175	100	113	6
QC12-4	292	153	230	100	162	6	200	125	185	95	130	6	292	278	230	230	162	6	200	240	185	200	130	6
QC12-5	392	214	305	150	176	7	295	170	278	100	145	7	585	235	500	500	176	7	488	210	470	100	145	7
QC12-6	480	275	350	210	230	9	370	205	350	125	155	9	695	275	565	565	230	9	585	245	565	125	155	9
QC12-7	510	320	380	240	240	9	400	232	380	155	165	9	755	320	625	625	240	9	645	270	625	155	165	9
