产品名称: CS600BT3型霍尔电流传感器
型号规格: CS600BT3型霍尔电流传感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电流传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)

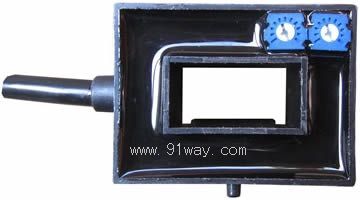

CS600BT3型霍尔电流传感器产品详细说明:
应用霍尔效应开环原理的CS600BT3型霍尔电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。

CS600BT3型霍尔电流传感器电参数

型号 CS0100BT3 CS200BT3 CS300BT3 CS400BT3 CS500BT3 CS600BT3
IPN 原边额定输入电流 100 200 300 400 500 600 A
IP 原边电流测量范围 0~±100 0~±200 0~±300 0~±400 0~±500 0~±600 A
VSN 副边额定输出电压 2±1% V
Vref 基准电压 3±2% V
VC 电源电压 +12(±5%) V
IC 电流消耗 20 mA
Vd 绝缘电压 在原边与副边电路之间3KV有效值/50Hz/1分钟
εL 线性度 ±1 %FS
V0 零点电失调电压 TA=25℃ <±10 mV
VOM 零点磁失调电压 IPN→0 <±10 mV
VOT 失调电压温漂 IPN=0 TA =25~85℃ <±1.5 IPN=0 TA =-25~25℃ <±1 mV/℃
VST 增益电压温漂 IPN TA =25~85℃ <±1.5 IPN TA =-25~25℃ <±1 mV/℃
Tr 响应时间 ≤3 μs
f 频带宽度(-3dB) DC~50 kHz
di/dt 跟随精度 >50 A/us
TA 工作环境温度 -25~+85
TS 贮存环境温度 -40~+100
RL 负载电阻 ≥10K Ω
m 重量 约75 g

外形尺寸(mm)

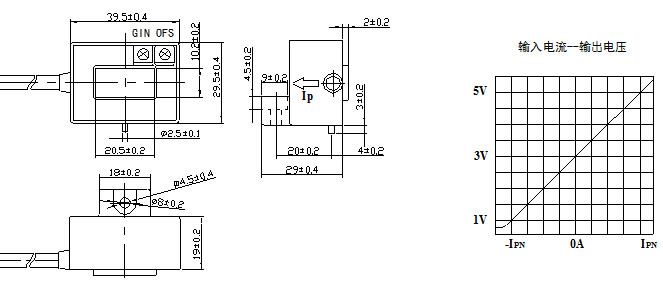

CS600BT3型霍尔电流传感器安装尺寸及特性曲线
引脚说明:
1、 红线 Vcc +12V 2、 黑线 0V 电源地 3、 棕线 Vout 输出 4 、橙线 Vref 3V基准电压 OFS、零点调节 GIN 增益调节

使用说明
1、错误的接线可能导致传感器损坏。传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。

CS600BT3型霍尔电流传感器
