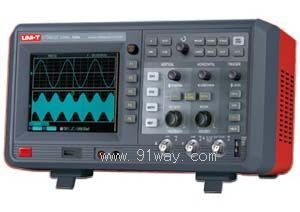

示波器特征

技术指标

通道

双通道

带宽

300MHz

上升时间

≤1.2ns

采样率范围

2GS/s (单通道)，1GS/s (双通道)

采样方式

采样、峰值检测、平均、包络

垂直偏转系数

2mV/div ～5V/div

记录长度

1024k (单通道)，512k（双通道）

采样率

实时：2GS/s   等效：50GS/s

扫描时基

1ns～50s/div

触发类型

边沿、脉宽、视频、斜率、LA

波形参数自动测量

27种:最大值、最小值、顶端值(高)、底端值(低)、中间值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面积、周期面积、频率、周期、上升时间、下降时间、正脉宽、负脉宽、突发脉宽、过冲、预冲、上升延迟、下降延迟、相位、正占空比、负占空比。

接口

标准配置：USB Device，USB Host，Pass/Fail，LA接口，万用表接口。选配：LAN和GPIB

数学值

加，减，乘，除，FFT

附加功能

数字万用表、16通道的逻辑分析仪（采样率200MS/s）、6位硬件数字频率计、独特的双时基及多种设置功能的数字滤波功能。

应用范围

大专院校教学，科研，电子产品生产线，工业控制等

显示

LCD、64K，彩色  320 × 240

万用表特征

技术指标

直流电压

400mV/4V/40V/400V

√

交流电压

400mV/4V/40V/400V

√

直流电流

4mA/40mA/400mA/4A

√

交流电流

4mA/40mA/400mA/4A

√

电阻

400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ

√

二极管/通断蜂鸣

√

一般特征

电源

100-240V  ACrms  45Hz-440Hz， CAT II

LCD尺寸

对角145mm（5.7英寸）

机身颜色

红色+灰色，白色+灰色

机身重量

3.8kg（净重）

机身尺寸

336mm（宽）×177mm（高）×174mm（深）

标准配件

探头×2（1：1，10：1可切换，可选配100：1），逻辑分析仪探头（UT-P06），电流/电压转换模块（UT-M03/UT-M04），万用表表笔×2，电源线，USB数据线，软件光盘

标准包装

纸箱，说明书

标准包装数量

2台

标准包装尺寸

540 × 425 × 325mm

标准包装毛重

约 13.7 kg
