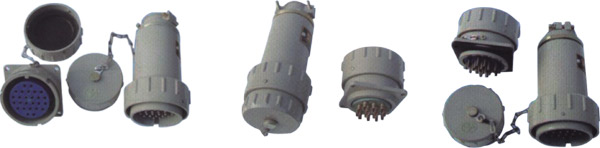

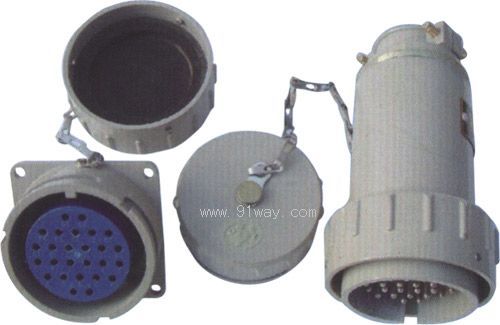

YT,GZ,YZ防水型多芯连接器产品详细说明：

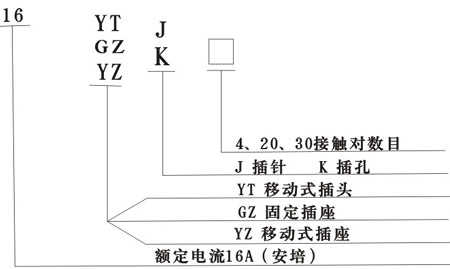

型号标志及其含义



适用范围
海拔高度不超过2000m
相对湿度不大于95%(+25℃)
环境温度-20℃～+40℃
爆炸性气体混合物场所：2区
爆炸性气体混合物:ⅡA、ⅡB、ⅡC

主要技术参数
工作电压：AC220V、AC400V
工作电流：15A、30A、60A、100A、150A、160A
机械寿命：1000次
接触电阻：0.0008Ω
绝缘电阻：100MΩ
绝缘介电强度：2000V（220V）、2500V（400V）
防护等级：IP54

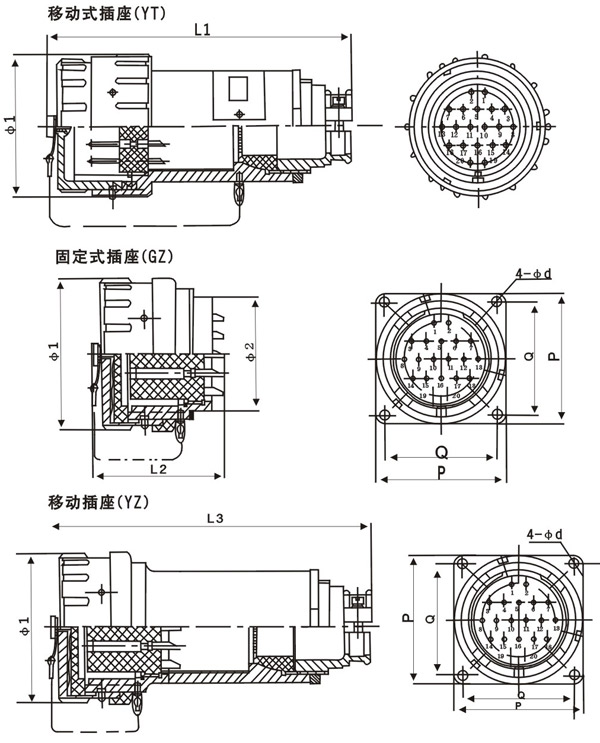

序号	型号	L1≈	L2≈	L3≈	φ1	φ2	φd	P	Q±0.2
1	30芯	175	92	188	84	65	5.5	75	64
2	20/26芯	166	85	173	79	64	5.5	70	60
3	14芯	150	72	145	64	48	4.5	56	47.5
4	4/6/9芯	144	64	142	61	42	4.5	51	42

结构形式和基本尺寸

序号	型号	名称	结构型式
1	30YT-20J/25GZ-20K	30A/250V 20芯防水插头座	同主导产品100A三相四级插头座
2	30YT-26J/25GZ-26K	30A/250V 26芯防水插头座	同主导产品100A三相四级插头座
3	10YT-24J/10GZ-24K	10A/250V 24芯防水插头座	同主导产品100A三相四级插头座
4	15YT-30J/15GZ-30K	15A/400V 30芯防水插头座	同主导产品150A三相四级插头座
5	16YT-4J/16GZ-4K	16A/400V 4芯防水插头座	同主导产品30A三相四级插头座
6	16YT-6J/16GZ-6K	16A/400V 6芯防水插头座	同主导产品30A三相四级插头座
7	16YT-9J/16GZ-9K	16A/400V 9芯防水插头座	同主导产品30A三相四级插头座
8	16YT-14J/16GZ-14K	16A/400V 14芯防水插头座	同主导产品60A三相四级插头座
9	16YT-20J/16GZ-20K	16A/400V 20芯防水插头座	同主导产品100A三相四级插头座
10	100YT-2J/100GZ-2K	100A/400V 2芯防水插头座	同主导产品60A三相四级插头座
11	30YT-3J/25GZ-3K	30A/400V 3芯防水插头座	同主导产品25A三相四级插头座
12	100YT-5J/100GZ-5K	16A/400V 5芯防水插头座	同主导产品100A三相四级插头座
13	1000YT-1J/1000GZ-1K	1000A/750V 单芯防水插头座	同主导产品200A三相四级插头座
