LN□-35型户内高压SF6断路器产品详细说明：

LN□-35型户内高压SF6断路器，适用于交流以50HZ，额定工作电压为35KV，额定工作电流为1250-3150A的电力系统中，作为工矿企业、发电站、变电站用电设备控制及保护设备使用，亦可作为切合电容器组、高压电动机、电炉变压器频繁操作用电设备控制和保护设备使用。

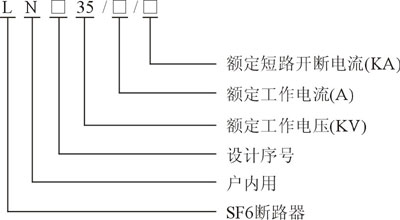

产品型号和名称



LN□-35型户内高压SF6断路器使用条件

1、安装高度不超过海拔1000m
2、环境温度为-10～40℃（实际最低温度可达-20℃）
3、相对湿度不大于90%（25℃）
4、安装场所应无火灾及爆炸危险，无严重腐蚀金属及绝缘材料的化学气体或蒸汽，无剧烈震动

结构特点

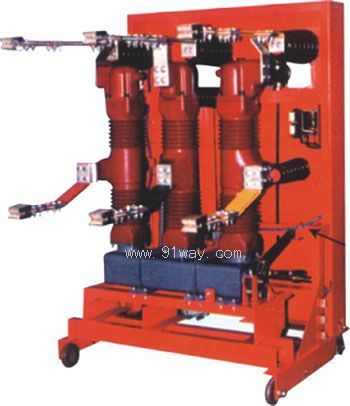

LN□-35型SF6断路器为柱式三相结构，三相通过底部的箱体和上部三个绝缘子固定于手车架上。弹簧操动机构通过边杆带动大转轴转动，从而带动三相各自的摇臂推动小转轴使三相导电杆及活塞变为垂直上下的直线运动从而实现分、合闸。分闸力来自连在大转轴上的分闸弹簧，分、合闸均设有油缓冲及机械缓冲。
LN□-35型断路器的灭弧室结构主要为压气式，由活塞在运动中向喷口产生强烈的吹弧效果。箱体上设有密度继电器，以监视SF6气体的压力变化，并能自动报警。每相断路器内部均设有吸附罩，罩内装有F-03吸附剂，可随时吸附SF6气体中的水分杂质。断路器的动、静触头（引弧触头）均由高强度及性能好的络铜与铜钨80（WCu80）整体烧结而成，因而导电性好，耐弧能力高。配以CT□弹簧操作机构。
