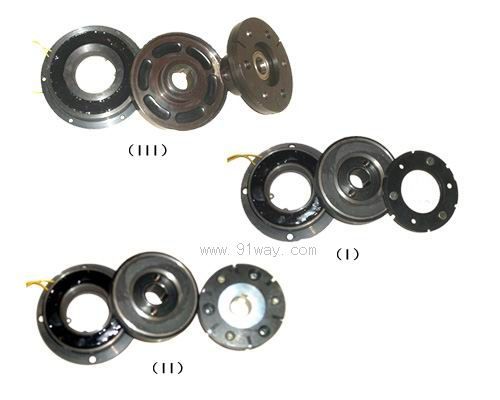

产品名称: BDL1系列电磁离合器
型号规格: BDL1系列电磁离合器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 电磁离合器
分栏标签
参考价格: 厂价直销
产品品牌: 贝尔特
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
BDL1系列电磁离合器产品详细说明:
BDL1系列的技术参数

规 格 0.6 1.2 2.5 5 10 16 25 32 50 100
额定力矩Me(N.m) 6 12 25 50 100 160 250 320 500 1000
励磁功率P20℃(W) 16 20 24 35 48 30 65 105 90 110
允许最高工作转速n(r/min) 6000 4000 3500 3000 2500 2500 2500 2000 2000 1500
励磁电压DC(V) 24 24 24 24 24 24 24 24 24 24

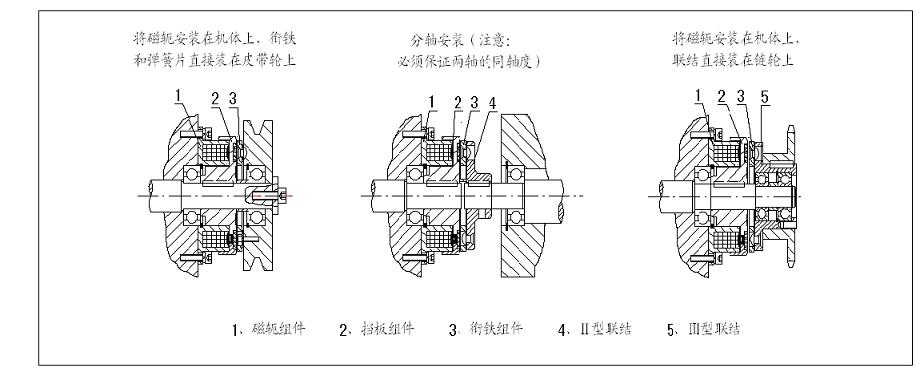

BDL1系列电磁离合器安装(示意图)

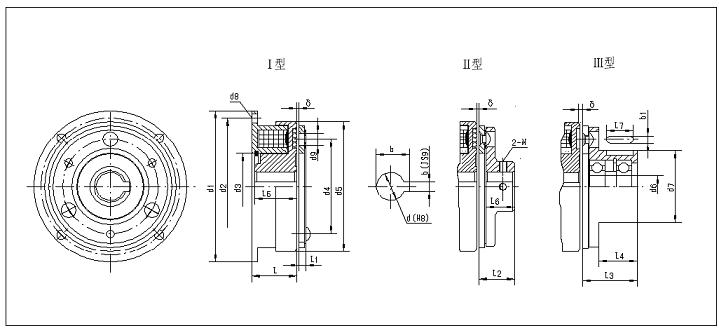

BDL1系列电磁离合器外形尺寸

BDL1系列外形及主要尺寸
BDL1系列电磁离合器安装尺寸1

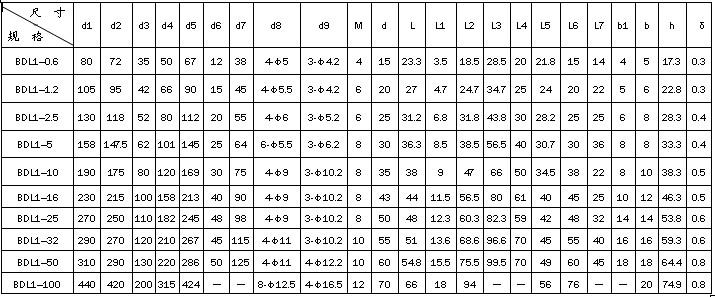

BDL1系列电磁离合器技术参数

轴孔d按h7/H8优先配合设计
安装时工作气隙必须按照表中δ值调整,且四周均匀
请注意d7栏安装螺钉数量及规格
使用说明:该制动器属干式,必须在无油状态下工作;与制动器配合的轴孔与轴的精度为H8/h7;制动器主、从动部分需固定,不允许有轴向窜动,同时保证同轴度有工作气隙δ。
BDL1系列电磁离合器
