产品名称: JKL21A系列无功补偿控制器
型号规格: JKL21A系列无功补偿控制器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 补偿设备
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JKL21A系列无功补偿控制器产品详细说明:

JKL21A系列无功补偿控制器功能特点:

1.当电网负荷电流较大时(取样电流>0.5A),产品的取样物理量为功率因数,它根据电网功率因数的大小控制补偿电容器的投,切,因而适用于各种大小容量的电网,不受投切电容器大小以及采样电流互感器变比所限制.使用中,一般不必调整,便能稳定工作.
当电网负荷电流较小时(取样电流<0.5时),控制器自动进入欠流工作状态,启动无功电流检测系统,取样物理量为无功电流,避免振荡投切现象,当取样电流<0.1A时,控制器进入自动封锁状态.
2.具有输出路数"2~12"路,用户可自行设定.
3.输出回路采用"先接通的先分断"之循环工作方式,以保证各路接触器和电容器操作次数相同,延长了无故障工作时间. 4.具有过电压保护功能,防止电容器在过电压状态下运行而损坏.
5.设有"自动/手动"拔挡开关,便于调试.
6.自动判别进线相位的正反方相,安装,调试十分方便.
7.采用美国MICROCHIP公司新一代单片机,克服了电子线路易受干扰的缺点,工作可靠稳定.

使用条件:
1. 海拔高度不超过2000m.
2. 周围空气温度-20℃~+55℃,且24h周期内平均温度不超过35℃.
3.周围环境无腐蚀性气体,无导电尘埃,无易爆易燃的介质.
4.相对温度+40℃时不超过50%,+20℃时不超过90%,不凝露.
5.电压波动范围为-50%~+20%.
6.安装地点振动频率范围为10-150Hz,最大振动加速度不大于5m/S2.

JKL21A系列无功补偿控制器技术参数:

1.投入门限:0.95(0.9~1.0可调).
2.切除门限:-1.0(-0.98~-1.0可调).
3.过电压保护:
额定电压380V时为440V,(400~440V可调).
额定电压220V时为265V,(230~265V可调).
4.延时时间:30s(5s~100s可调)。
5.额定工作电压:交流50Hz380V,(220V可选).
6.电流取样输入: ≤5A(AC).
7.欠流:0.5A(启动无功电流检测系统).
8.灵敏度:0.1A,介电强度:2500VAC.
9.过电压分断时间:不大于1分钟.
10.输出继电器触点容量: 1.5A(250V)触点容量。.
11.防护特级:不低于IP40.
12.工作状态:连续工作制.
尺寸和安装:
1、 外形尺寸和安装尺寸见图(一)。
2、 安装时,将安装附件的钩子插入控制器侧面注入孔,旋动附件螺丝,即能将机固定在屏上。
3、

JKL21A系列无功补偿控制器外形尺寸

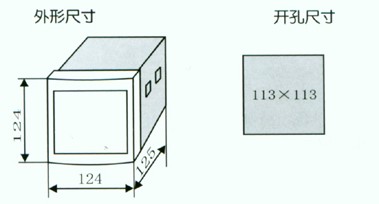

JKL21AⅢ型尺寸图

JKL21A系列无功补偿控制器开孔尺寸

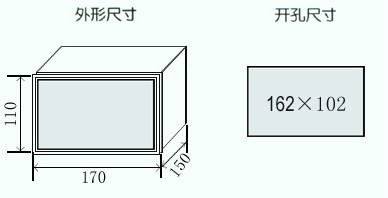

JKL21AⅡ型尺寸图

接线
1、 本机额定电压(取样电压)为220V时,接线按图(二)所示。
2、 本机额定电压(取样电压)为380V时,接线按图(三)所示。
3、 取样电流Is必须取自总负荷电源线,不得取自电容屏。
4、 接线时务请认准相位:
额定电压为380V时,取样电压和电流必须取自不同相位。
额定工作电压为220V时,取样电流必须取同一相位。
5、 电流进线与电压进线不得接错,否则会烧毁机器。
面板功能和调试、操作
1、 路数调整:上电后按动“功能选择”键,使“路数”指示灯亮,按动“+”或“-”调整键,使数码显示器显示需要的路数,该功能只在上电25秒内有效,过时自动锁定路数。
2、 切除门限调整:按动“功能选择”键,使“上限”指示灯亮,按动‘+’或“-”调整键,使数码显示器显示需要的数值。
3、 投入门限调整:按动“功能选择”键,使“下限”指示灯亮,按动‘+’或“-”调整键,使数码显示器显示需要的数值。
4、 过电压保护调整:按动“功能选择”键,使“过压”指示灯亮,按动‘+’或“-”调整键,使数码显示器显示需要的数值。
5、 延时时间调整:按动“功能选择”键,使“延时”指示灯亮,按动‘+’或“-”调整键,使数码显示器显示需要的数值。
6、 自动工作,拨档开关拨到“自动”位置,运行指示灯,控制器自动投切电容。
7、 手动工作,拨档开关拨到“手动”位置。“运行”位置,“运行”指示灯亮时,按动“+”或“-”调整键,可投入或切除电容。
8、 拨档开关拨到“自动”位置20秒内无按键操作,自动返回运行状态,“运行”指示灯亮。
9、 内存参数:用户设定的参数保存 在内存中,掉电不丢失,如需恢复出厂预置,重新上电时按住“功能选择”键即可。
使用和指示
1、 通电前应检查接线端子的连线是否准确。
2、 运行时拨档开关必须拨到“自动”档。
3、 控制器出厂预置为一般用户要求整定控制参数,不必再行调整,便能稳定工作;如用户须在现场实际调整,应参照使用说明或在技术人员指导下进行,注意“延时”时间不应低于15秒,以保护电容器。
常见故障分析
1、 下述控制器应视为正常现象:
a、 电网功率因数很低,控制器不动作,欠流灯亮(<0.1)。待负荷电流足够时自然就动作了。
b、 电网功率因数很低,控制器不动作,过压灯亮。待电压正常后就动作了。
c、 电网功率因数很低,各路已全部投入,投入灯仍亮(需增加电容量)属正常现象。
d、 电网功率因数超前,无功电度表逆转不快,控制器不切除,戴超前值超过设定门限时即会切除。
2、 下述现象可确定为控制器故障:
a、 投入灯亮而不投入。
b、 过压灯亮而不切除。
c、 投切顺序杂乱无序。
d、 接线无误、检查保险丝完好而控制器无反应,不动作。
3、 出现任何不正常现象,请即与我们联系,我们将尽全力为您服务。

JKL21A系列无功补偿控制器
