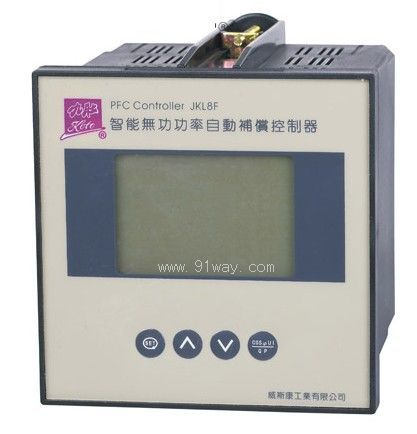

JKL8F-12系列智能无功功率自动补偿控制器可用于任何需要无功补偿控制的地方。控制器的所有功能受一单片机控制，选用先进采样电路及算法，对电网中存在的谐波对测试没有影响。

2.主要特点
2.1.采用宽屏液晶显示
2.2.采用功率因数和无功功率两物理量进行综合控制
2.3.通过四个键操作可以达到自动运行、手动投切、参数设定、动态参数显示
2.4.电流输入不用考虑极性自动判别转换
2.5.投切路数1-12由用户自由选择设定
2.6.当改变设定参数后失电时, 设定参数不会丢失, 数据永久保存, 上电时参数不用重新设定
2.7.可直观显示功率因数、电压、电流、有功功率、无功功率等五种参数
2.8.电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并闪动电压显示值.
2.9.电网无功量低于投入无功门限, 既使 COSj小于设定值, 为避免投切振荡不投入补偿电容器组.
2.10.当电流互感器次级信号小于150mA时，封锁电容器的投入，同时按设定延时逐级切除已投入的电容器组,并闪动电流显示值.
2.11.为了防止电容器因放电不完全, 引起切投过电压 ,当同一组电容器切投动作时间间隔小于电容器放电时间不投入,待时间间隔大于 1分钟后才能投入.

3.技术数据
3.1.工作电压 380V±15%
3.2.工作电流 150mA-5A
3.3.频率 50Hz
3.4.继电器触点容量 5A/250V 3A/380V
3.5.同组电容切投封锁时间 大于60S
3.6.投入门限 大于无功门限设定值
3.7.切除门限 大于目标COSj值
3.8.功率损耗 最大15W
3.9.开空尺寸 113×113mm

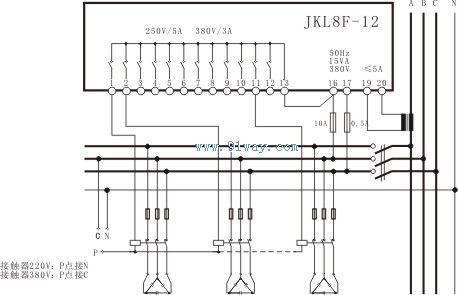

4.接线图

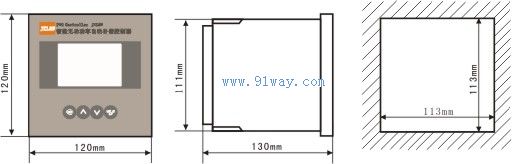

5.外型尺寸
