产品名称：

LDJ-35/300型电流互感器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 35KV电流互感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

LDJ-35/300型电流互感器产品详细说明：

LDJ－35/300型电流互感器为环氧树脂真空浇注全封闭式结构，供额定频率50－60Hz,额定电压为35KV及以下的电力系统中作电流、电能的测量和继电保护，本系列互感器的其中一个出线端带有触头盒，触头盒中静触头截面分80X10、100X10、Ф45、Ф75等。订货时请注明静触头截面。
1、额定绝缘水平：40.5/95/185kV
2、负荷的功率因数：COSФ＝0.8（滞后）
3、额定二次电流：5A（或1A）
4、测量级可以做成0.2S级或0.5S级，详细技术参数请与厂家联系
5、局部放电水平符合有关国家标准规定。

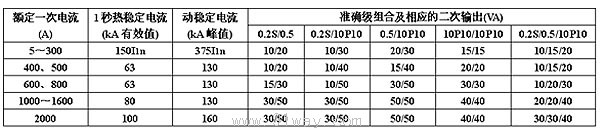

6、准确级及相应的额定输出、动热稳定电流见表

额定一次电流 (A)	准确级或准确级组合				短时热电流 (kA/S)	额定动稳定电流 (kA)
额定一次电流 (A)	0.2/10P10	0.5/10P10	0.2/0.5	10P10/10P10	短时热电流 (kA/S)	额定动稳定电流 (kA)
5	10/30	20/30	10/20	20/20	0.75	1.9
10	10/30	20/30	10/20	20/20	1.5	3.75
15	10/30	20/30	10/20	20/20	2.25	5.63
20	10/30	20/30	10/20	20/20	3	7.5
30	10/30	20/30	10/20	20/20	4.5	11.3
40	10/30	20/30	10/20	20/20	6.0	15
50	10/30	20/30	10/20	20/20	7.5	18.75
75	10/30	20/30	10/20	20/20	11.25	28
100	10/30	20/30	10/20	20/20	15	37.5
150	10/30	20/30	10/20	20/20	22.5	56.25
200	10/30	20/30	10/20	20/20	30	75
300	10/30	20/30	10/20	20/20	45	100
400	10/40	15/40	10/15	20/20	63	130
500	10/40	15/40	10/15	25/25	63	130
600	10/50	30/50	10/30	30/30	63	130
800	15/50	30/50	15/30	30/30	63	130
1000-2000	20/50	50/50	20/50	40/40	80	130

LDJ－35/300型电流互感器

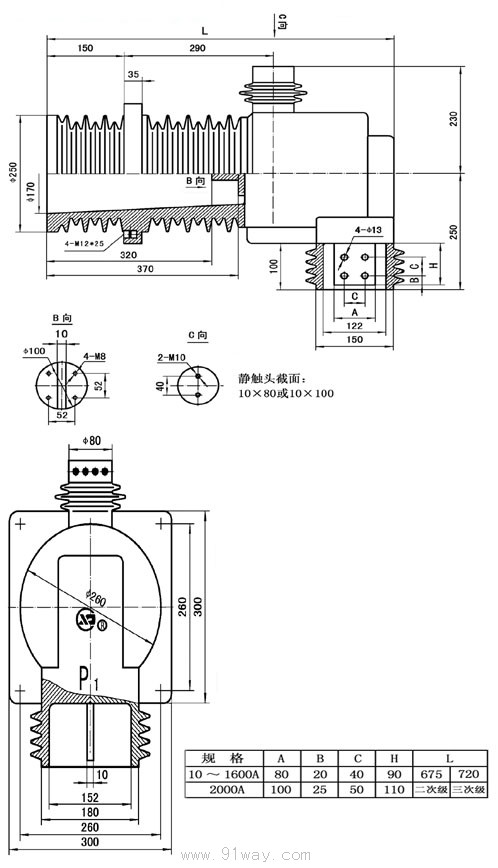

LDJ-35/300型电流互感器（示意图）
