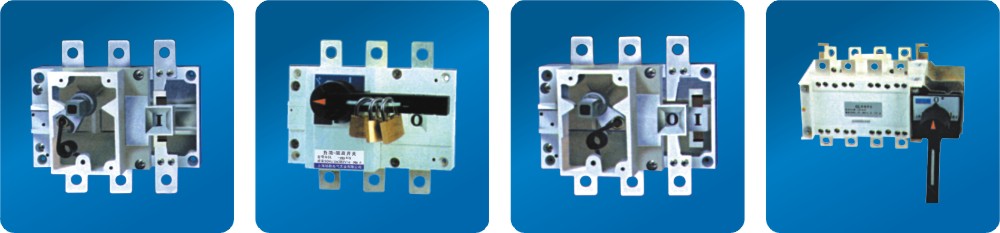

DGLC系列1000～4000A隔离开关产品详细说明：

使用环境
DGL系列一隔离开关在下列条件下能可靠工作
海拔高度不超过2000米；
环境温度不高于40℃，不低于-5℃；
相对湿度不大于95%；
无爆炸危险介质环境；
无雨雪侵袭环境；
注：若预期使用于周围空气温度高于+40℃或低于-5℃～-45℃的条件下，用户应向制造厂说明。

用途
交流50赫兹，额定电压至660V，直流额定电压至440V，额定电流至1600A。用于不频繁接通与分断电路。

表

一常开一常闭	11	NO+NC
二常开二常闭	22	2NO+2NC

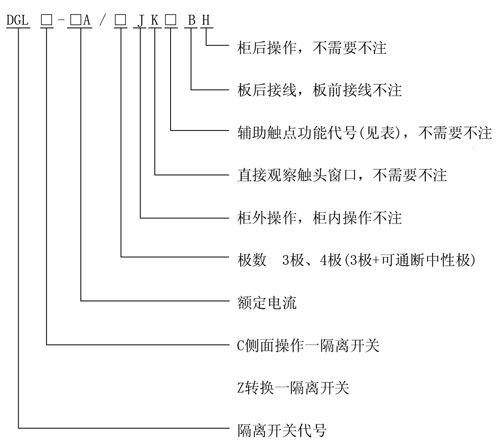

选型举名例：额定电流630A，有中性极转换一隔离开关，柜外操作 DGL Z-630A/4J

DGLC-125～3150A适用于电路的接通与分断或电气隔离。有三级、四极、(三极+可通断中性极)
可根据需要提供有观察窗口的产品，直接观察触头的通断状态。

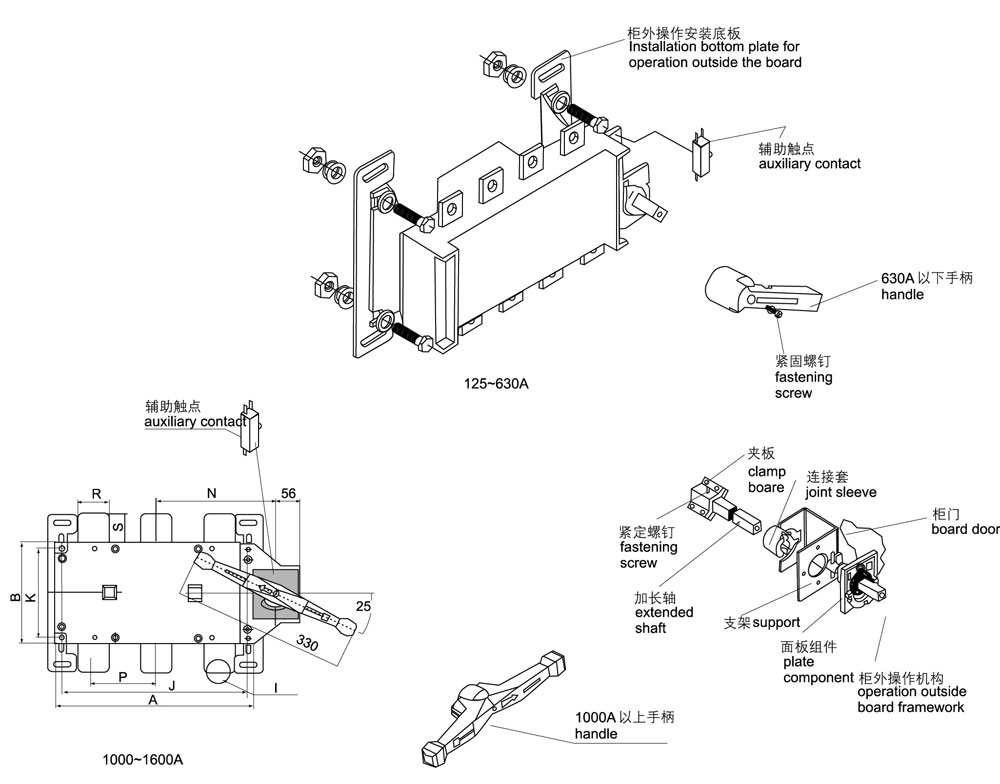

直接操作：手柄安装在开关右侧。
柜外操作：手柄安装在配电柜柜门外。
根据需要可配装两组辅助触点。
加长轴用于柜外操作。
电气性能与机械性能和DGL-125～3150A电气性能与机械性能对应相同。

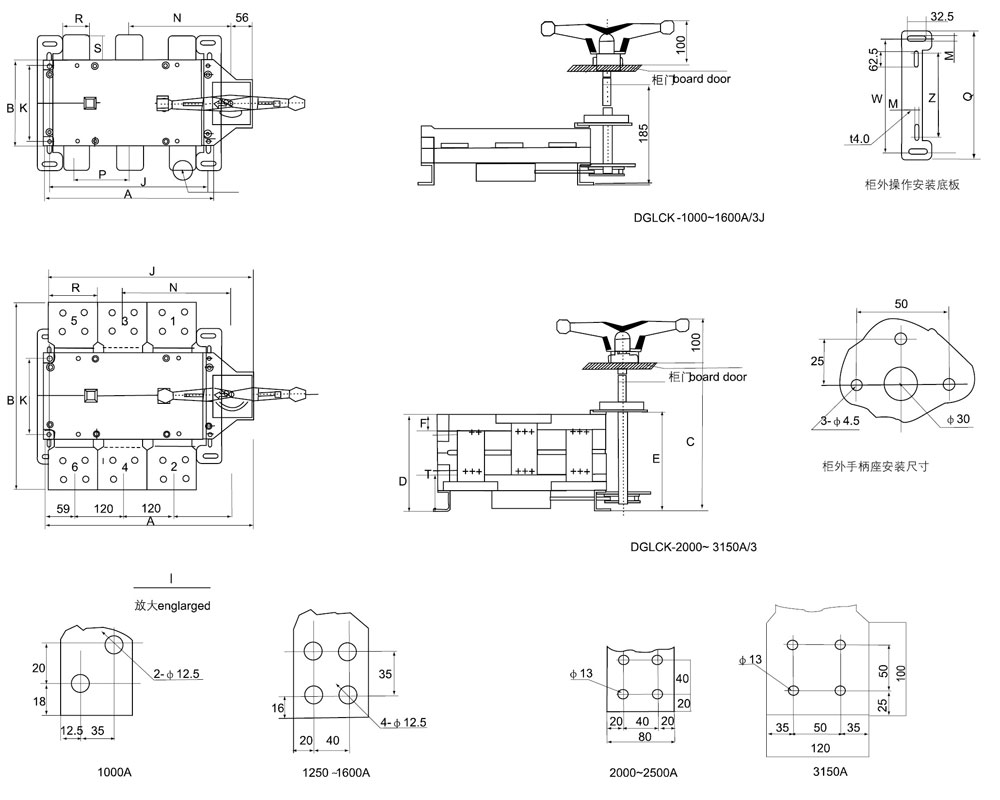

外形与安装尺寸

型号规格	外形尺寸与安装尺寸
DGLC-1000～3150A	A	B	C	D	E	F	J	K	M	N	P	Q	R	S	T	W	Z
1000A/3	378	200	242	152	170	47.5	335	175	8.5	229	120	311	60	56	8	280	224
1000A/4	492	200	242	152	170	47.5	470	175	8.5	289	120	311	60	56	8	280	224
1250A/3	378	200	242	152	170	47.5	335	175	8.5	229	120	311	80	69	8	280	224
1250A/4	492	200	242	152	170	47.5	470	175	8.5	289	120	311	80	69	8	280	224
1600A/3	378	200	242	152	170	47.5	335	175	8.5	229	120	311	80	69	10	280	224
1600A/4	492	200	242	152	170	47.5	470	175	8.5	289	120	311	80	69	10	280	224
2000A/3	378	200	335	240	260	47.5	335	175	8.5	229	120	311	80	127	10	280	224
2000A/4	492	200	335	240	260	47.5	470	175	8.5	289	120	311	80	127	10	280	224
2500A/3	378	200	335	240	260	47.5	335	175	8.5	229	120	311	80	127	10	280	224
2500A/4	492	200	335	240	260	47.5	470	175	8.5	289	120	311	80	127	10	280	224
3150A/3	378	200	335	240	260	47.5	335	175	8.5	229	120	311	120	157	12	280	224
3150A/4	492	200	335	240	260	47.5	470	175	8.5	289	120	311	120	157	12	280	224
