产品名称: JDZ9-10R型电压互感器
型号规格: JDZ9-10R型电压互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 10KV电压互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JDZ9-10R型电压互感器产品详细说明:
JDZ9-10R型电压互感器适用于额定频率为50Hz或60Hz、额定电压为3~10 kV的交流电力系统中,作电能计量、电压监测和继电保护用。
产品执行标准为GB 1207《电压互感器》。产品适用于额定。

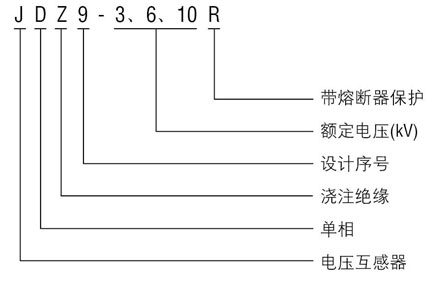

JDZ9-10R型电压互感器型号及其含义

JDZ9-10R型电压互感器型号说明
正常使用条件
安装场所: 户内。
环境温度: 最高气温40℃;最低气温-5℃;日平均气温不超过 30℃。
大气条件: 大气中无严重污秽。

JDZ9-10R型电压互感器技术参数

产品型号
额定电压比
(kV)
准确级或准确级组合
额定输出
(VA)
极限输出
(VA)
额定绝缘水平
(kV)
JDZ9-10R
10/0.1
0.2
30
500
12/42/75
0.5
50


结构与特点
本系列电压互感器为支柱式结构,采用环氧树脂全封闭环氧浇注,耐污染及潮湿,也适用于热带地区使用,互感器不需要特别维护,只需定期地清除表面污物。在其一次出线端带有两只更换方便的熔断器用于短路保护。产品底板上有接地螺栓及供安装用的四个安装孔。

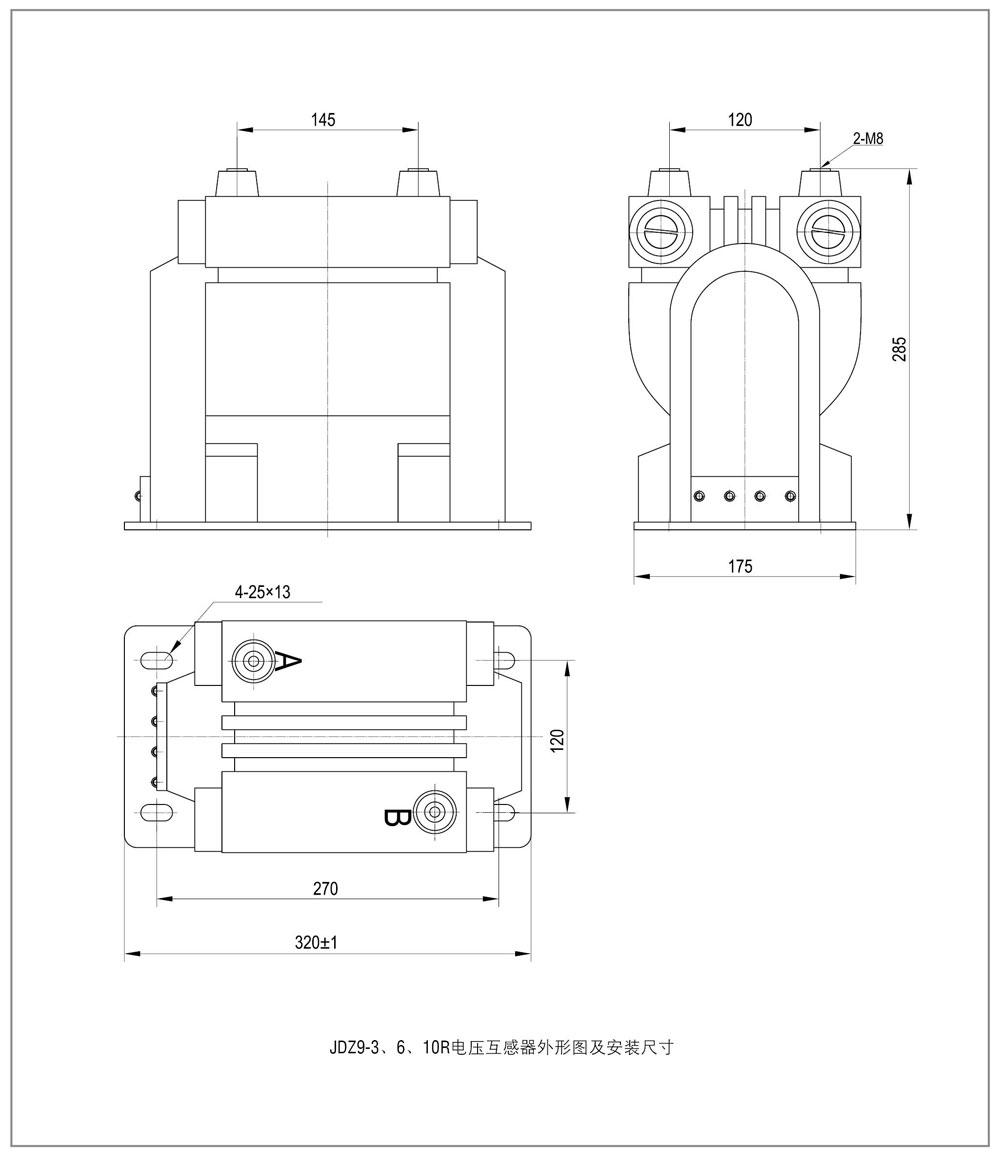

JDZ9-10R型电压互感器外形图及安装尺寸

JDZ9-10R型电压互感器安装尺寸

订货须知
订货时请提供以下参数:
产品型号。
额定电压比 kV。
准确级组合及额定输出 VA。
环境海拔高度 m。
注:用户如有特殊要求可与我公司协商确定。
