项 目

号 码

测量值五位数显，17个状态灯，精度±0.1%FS，超大液晶屏(21个字符4行)采样5次/秒

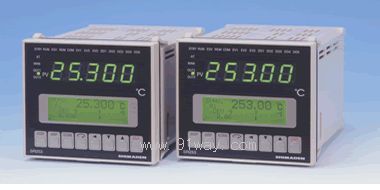

1.外型

SR253-

DIN标准: 高96×宽96×深125mm， 面板开孔尺寸: 92×92mm 电源：100~240Vac 15W

2.输入类型及

测量范围

1

热电偶:19种类型可选，-200.0～2300.0℃，详见分度选型表,输入阻抗:>500KΩ

2

铂电阻:16种测量范围可选，-200.0～600.0℃，详见流程图上分度选型表,三线制

3

直流毫伏0～10，10～50，-10～10，0～20，0～50，0～100，-100～100输入阻抗:>500K

4

直流电流:4～20mA,0～20mA,输入阻抗: 250Ω 直流输入可编量程：-19999～26000

6

直流电压:0～1,1～5,-1～1,0～2,0～5,0～10,-10～10v输入阻抗:>500KΩ 小数点任意

3.调节输出1类型

正反作用可设（两种工作方式）

分辩率1/8000

Y-

继电器接点,时间比例周期1～200秒，接点:240V AC 2.5A阻性/1A感性

I-

电流4～20mA， 负载阻抗<600Ω

P-

固态继电器驱动，时间比例周期1～200秒，12±2V DC< 30mA

V-

电压0～10V DC， 负载电流< 2mA

4.调节输出2类型

正反作用可设

（四种工作方式)

(选件)

N-

无

Y-

继电器接点,比例周期1～200秒,接点:240V AC 2.5A阻性/1A感性

I-

电流4～20mA, 负载阻抗<600Ω

P-

固态继电器驱动，比例周期1～200秒，12V±2 DC<30mA

V-

电压0～10V DC，负载电流<2mA

事件输出（报警和状态19种）

加热器断线/环路报警（仅能单相） (选件)

0

无

1

3组事件输出，接点:240V AC 1.5A阻性

2

3组事件输出及30A加热器断线报警(仅Y，P输出类型可选)

3

3组事件输出及50A加热器断线报警(仅Y，P输出类型可选)

6.模拟外部遥控设定类型

(隔离为选件)

用途：串级控制，外给定，外给定参与调节负载的反馈（外接传感器，实现恒压恒流恒功率控制）

06

0～10V DC 输入，输入阻抗>500KΩ

04

4～20mA DC 输入，输入阻抗:250Ω

05

1～5V DC 输入，输入阻抗>500KΩ

14

4～20mA DC 输入，输入阻抗:250Ω

15

1～5V DC 输入，输入阻抗>500KΩ

16

0～10V DC 输入，输入阻抗>500KΩ

7.隔离模拟变送输出类型

(选件)

变送类型：测量值，设定值，偏差值，调节输 出量

00

无

13

0～10mV DC，输出阻抗:10Ω

单变送输出

14

4～20mA DC，负载阻抗<300Ω

16

0～10V DC，负载电流<1mA

23

0～10mV DC，输出阻抗:10Ω

双变送输出

24

4～20mA DC，负载阻抗<300Ω

26

0～10V DC，负载电流<1mA

8. 8个外部数字量输入/5个数字量输出(DI/DO) (选件)

0

无

1

4个BCD码SV号选择，4组DI，5组DO，24针插头

9.隔离数字通讯接口类型 多种协议 (选件)

配套产品：XF2000组态软件 希曼顿光隔离RS232-422/485转换器

0

无

5

RS-485

6

RS-422A

7

RS-232C
