型号

技术性能

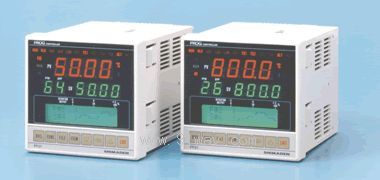

FP21

9组9段可编程调节器，PID自动整定，高精度0.1%FS±1个字，DIN 96×96×140mm  9组PID及9组限幅、伺服启动、确保平台、带液晶屏曲线及状态显示、方便操作的外部开关量、三种PID算法、带4组顺序控制时标基本配置包含三个时标和二个上/下限报警继电器,10条隔离输出,8条隔离输入

输入

1

热电偶型，15种热电偶任意选择，温度范围 -200～2300℃

2

铂电阻型(Pt100):8个范围任选， 温度范围 -200～600℃

3

DC电压型：用户任选0～10；0～20；0～50；0～100；10～50；-10～+10mV

4

DC电流型：用户任选4～20，0～20mA线性输入

6

DC电压型：用户任选0～1，0～2，0～5，0～10，1～5，-1～+1V DC线性输入

隔离

控制

输出

Y

继电器接点：时间比例周期1～120秒，240V AC 2.5A/纯阻，1A感性

I

电流输出：4～20mA DC，负载电阻=600Ω/最大

P

固态继电器（SSR）输出：时间比例周期1～120秒，15V DC/20mA最大

V

电压输出：0～10V DC，负载电流=2mA/最大

隔离模

拟发送

(机内设定PV或SV值）

00

无

13

0～10mV DC输出阻抗10Ω

单输出

14

4～20mA DC负载电阻=500Ω/最大

16

0～10V DC负载电流=2mA/最大

23

0～10mV DC输出阻抗10Ω

双输出

24

4～20mA DC负载电阻=500Ω/最大

26

0～10V DC负载电流=2mA/最大

通讯接口

0

无

6

RS-422A通讯距离1.2公里（一条链路可控10台）

7

RS-232C，通讯距离15米（点对点）

外部I/O

0

24脚插头
