产品名称: EK6-12型户内高压接地开关
型号规格: EK6-12/31.5,12/40,EK6-12/50 EK6-12型户内高压接地开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 高压接地开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
EK6-12型户内高压接地开关产品详细说明:
EK6-12系列户内高压接地开关是引进德国CALOK.EMAG公司EK6型接地开关改进后全部国产化的并具有国内先进水平的产品,其性能符合GB1985-89《交流高压隔离开关和接地开关》及IEC129的要求,适用于户内3-12千伏三相交流50HZ的电力系统中,可与各种高压开关柜配套使用,作为高压电器设备检修时接地保护。

EK6-12型户内高压接地开关型号及其含义:

EK6-12型户内高压接地开关型号说明

使用环境条件:
1.周围空气温度:上限+40℃,下限-10℃。
2.海 拔 高 度:不超过1000米。
3.湿 度 条 件:日相对湿度平均值不超过95%,月相对湿度平均值不超过90%。
4.地 震 烈 度:不超过8度。
5.没有火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动场所。

EK6-12型户内高压接地开关主要技术参数:

项     目
单位
数据
额定电压
KV
12
额定短时耐受电流(热稳定)
KA
31.5
额定短路持续时间
S
4
额定短路关合电流
KA
80
额定峰值耐受电流(动稳定)
KA
80
额定绝缘水平
额定短时工频耐受电压
KV
相对地及相时
42
额定雷电冲击耐受电压
75
机械寿命

2000

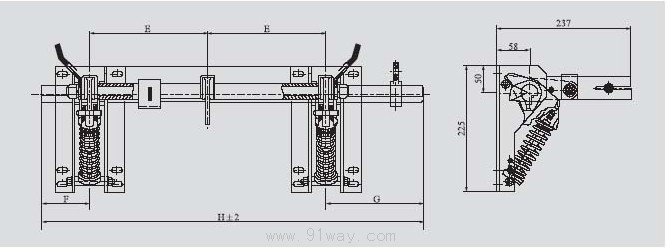

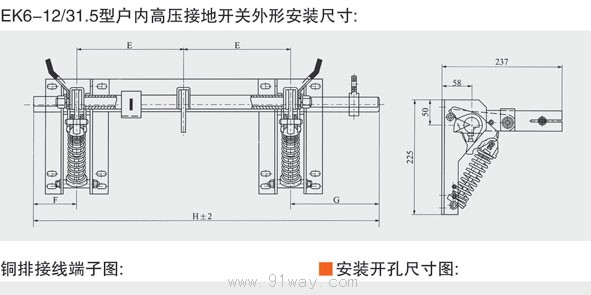

JN15-12/31.5系列户内高压接地开关外形及安装尺寸:

EK6-12型户内高压接地开关安装尺寸

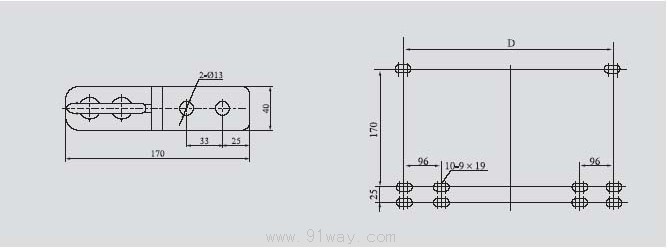

·铜排接线端子图: ·安装开孔尺寸图:

EK6-12型户内高压接地开关安装开孔图

产品型号
E
F
G
H
D
EK6-12/31.5-150
150
75
160
535
396
EK6-12/31.5-210
210
50
185
655
516
EK6-12/31.5-230
230
50
185
695
556
EK6-12/31.5-250
250
50
185
735
596
EK6-12/31.5-275
275
50
210
810
646

EK6-12型户内高压接地开关外形及安装尺寸


订货须知:
1.订购本产品时,须注明产品型号、额定电压、相间距、安装位置、机构右操作或左操作。
2.用户如有特殊要求可协商解决。

EK6-12型户内高压接地开关
