JN15-12/40系列户内高压接地开关产品详细说明：

·产品概述：
JN15-12/40系列户内高压接地开关是根据西安森源公司（ES1型接地开关）设计开发的具有国际先进水平的新型接地开关。结构形式为组装式，其性能符合GB1985-89《交流高压隔离开关和接地开关》及IEC129的要求，适用于户内3-12千伏三相交流50（60）HZ的电力系统中，它具有一定的关合能力以保护开关设备内其它电气设备不受损坏，可与各种高压开关柜配套使用，作为高压电器设备检修时接地保护。

·型号及其含义：

·使用环境条件：
1.周围空气温度：上限+40℃，下限-10℃。
2.海拔高度：不超过1000米。
3.湿度条件：日相对湿度平均值不超过95%，月相对湿度平均值不超过90%。
4.地震烈度：不超过8度。
5.没有火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动场所。

·主要技术参数：

项 目		单 位	数 据
额定电压		KV	12
额定短时耐受电流（热稳定）		KA	40
额定短路持续时间		S	4
额定短路关合电流		KA	100
额定峰值耐受电流（动稳定）		KA	100
额定绝缘水平	额定短时工频耐受电压	KV	相对地及相时	42
	额定雷电冲击耐受电压			75
机械寿命		次	2000

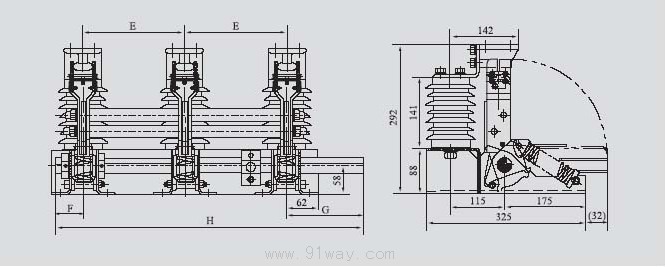

·JN15-12/40系列户内高压接地开关外形及安装尺寸：

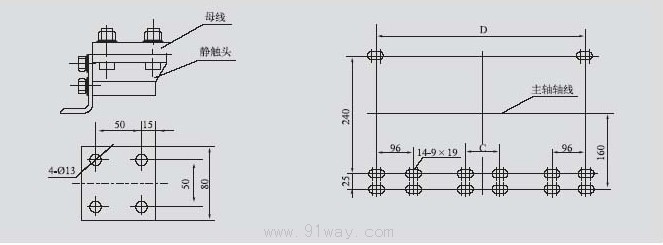

·铜排接线端子图： ·安装开孔尺寸图：

产品型号	E	F	G	H	D	C
JN15-12/40-210	210	50	185	655	516	96
JN15-12/40-220	220	50	185	675	536	96
JN15-12/40-230	230	50	185	695	556	96
JN15-12/40-250	250	50	185	735	596	96
JN15-12/40-275	275	50	210	810	646	116

·订货须知：
1.订购接地开关时，须注明产品型号、相距、是否配供带电显示装置（显示器型号）。
2.软连接长度是否需加长（常规L=240）。
3.用户如有特殊要求，请与我厂协商解决。
