产品名称: WDA直线位移传感器(外径32*32)
型号规格: WDA直线位移传感器(外径32*32)
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 物位变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
WDA直线位移传感器(外径32*32)产品详细说明:
WDA直线位移传感器(外径32*32):

外径:32*32mm.采用超精密度导电塑料基片以及贵金属电刷组装而成的直线位移传感器(俗称电子尺,电阻尺),量程10-900mm,线性精度达到0.5%,0.1%,0.05% ,重复精度0.013mm .寿命一亿次, 适用于注塑机,木工机械,印刷机,电子尺,机器人,工程监测电脑控制运动器械等需要精确测量位移的场合。引出线方式:航空插头,导线。输出信号:电流,电阻,电压。可配显示仪表。

WDA系列位移传感器(电子尺)特性

KTC SERIES
  75 100 130 150 175 200 225 250 300 350 375 400 450 500 525 600 650 700 750 800 850 900 1000
总电气行程(T.E) mm 76 102 132 152 180 205 229 255 305 355 381 405 457 505 533 610 655 705 762 805 855 914 1016

有效电气行程(A.E)

mm 75 100 130 150 177 203 226 253 302 353 378 403 455 503 531 607 653 703 759 803 853 912 1013
电阻值+-20% K 2.5 3.4 4.4 5.0 5.8 6.8 2.4 2.6 3.2 3.7 4.0 4.3 4.8 5.3 5.6 6.4 6.9 7.5 8.0 8.5 9.1 9.6 10.7
线性精度
+-0.07%
+-0.05%
机械行程(M.T) mm 80 106 136 156 184 209 233 259 309 359 385 409 461 509 537 614 659 709 766 809 859 918 1020
分辨率
无穷小
电流强度 mA
< 10
使用温度
-55 -- +125
尺寸A mm 139 166 194 216 244 269 293 319 369 419 445 469 521 569 597 674 719 769 826 869 919 978 1080

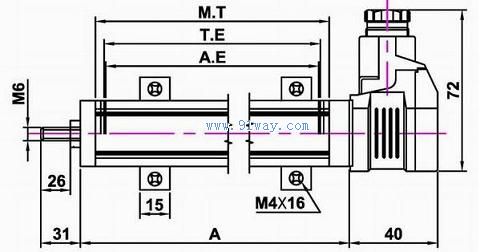

WDA直线位移传感器(外径32*32)外形尺寸

WDA直线位移传感器(外径32*32)
