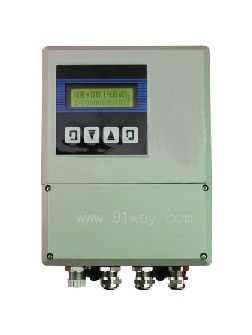

产品名称: JD090智能电磁流量转换器
型号规格: JD090智能电磁流量转换器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 流量变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JD090智能电磁流量转换器产品详细说明:
详细信息
JD090型智能电磁流量转换器是经过不断升级改良的高精度、高可靠性产品,该流量计在励磁技术,智能化技术方面达到了国内水平。可配套本公司生产的各种流量传感器

特点
·可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低;
·采用 16位嵌入式微处理器,运算速度快。精度高;
·全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围度可达 1500∶1;
·超低 EMI开关电源,适用电源电压变化范围大。抗EMC性能好;
·全汉字菜单操作,使用方便,操作简单,易学易懂;
·高清晰度背光 LCD显示;
·具有双向流量测量、双向总量累计功能,电流、频率具备双向输出功能;
·内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量;
·具有 RS485或HART等数字通讯信号输出;
·空管检测功能;
·恒流励磁电流范围大,可与不同公司、不同类型的电磁流量传感器配套使用;
·具有自检与自诊断功能;
·采用 SMD器件和表面安装(SMT)技术,电路可靠性高;
·仪表内部设计有不掉电时钟,可记录 16次掉电时间。

JD090智能电磁流量转换器技术性能指标
执行标准: JB/T 9248-1999 电磁流量计。
配套传感器公称通经范围: DN3~DN3000
流量测量范围:流量测量范围上限值的流速可在 0.3m/s~15m/s范围内选定,下限值的流速可为上限值的1%。参比条件下流量精确度见表5.2。

通径 mm

量程 m/s

精确度

3~20

0.3以下

± 0.25%FS

0.3~1

± 1.0R

1~15

± 0.5%R

25~600

0.1~0.3

± 0.25%FS

0.3~1

± 0.5%R

1~15

± 0.3%R

700~3000

0.3以下

± 0.25%FS

0.3~1

± 1.0%R

1~15

± 0.5%R

%FS:相对量程的;%R:相对测量值的。


Vs:设定量程(m/s) 表5.2
重复性误差:测量值的 ± 0.1%
电流输出
a) 电流输出信号:双向两路,全隔离0~10mA/4~20mA。
b) 负载电阻:0~10mA时,0~1.5kΩ;4~20mA时,0~750Ω。
c) 基本误差:在上述测量基本误差基础上加±10μA。
频率输出:正向和反向流量输出,输出频率上限可在 1~5000Hz内设定。带光电隔离的晶体管集电极(O、C)开路双向输出。外接电源不大于35V,导通时集电极最大电流为250mA。
脉冲输出:正向和反向流量输出,输出脉冲上限可达 5000cp/s。脉冲当量为0.0001~1.0m 3 /cp。脉冲宽度自动设置为20ms或方波。带光电隔离的晶体管集电极(O、C)开路输出。外接电源不大于35V,导通时集电极最大电流为250mA。
流向指示输出:本流量计可测正反方向的流体流动流量,并可以判断出流体流动的方向。规定显示正向流量时输出+10V高电平,反向流体流动输出0V的低电平。
报警输出:两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于 35V,导通时集电极最大电流为250mA。报警状态:流体空管、励磁断线、流量超限。
串行通讯 :可选RS232C或RS485串行通讯接口、具有防雷击保护。
阻尼时间 :在0~100s(90%时)间分档可选。
电气隔离 :模拟输入与模拟输出间绝缘电压不低于500V;
模拟输入与报警电源间绝缘电压不低于 500V;
模拟输入与交流电源间绝缘电压不低于 500V;
模拟输出与交流电源间绝缘电压不低于 500V;
模拟输出与大地之间绝缘电压不低于 500V;
脉冲输出与交流电源间绝缘电压不低于 500V;
脉冲输出与大地间绝缘电压不低于 500V;
报警输出与交流电源间绝缘电压不低于 500V;
报警输出与大地间绝缘电压不低于 500V ;
JD090智能电磁流量转换器
