JDX-110型高压电压互感器产品详细说明：

JDX-110型电压互感器为全密封单相四绕组油纸绝缘结构，器身固定在油箱中，上、下油箱均为环形结构。瓷套采用均压环固定在油箱上部，其顶部装有不锈钢膨胀器、一次接线板及油位指示，油箱上装有压力释放阀，油箱下部装有二次出线盒，底部设有油样活门。

JDX-110型高压电压互感器主要技术数据：

额定电压（KV）	一次绕组（AN）	110/√3
	测量绕组（1a1n）	0.1/√3
	保护绕组（2a2n）	0.1/√3
	剩余电压绕组（dadn）	0.1
相数，频率（Hz）		单相，50
二次绕组准确级及额定输出（VA）cosФ=0.8	测量绕组	0.2	100
		0.5	200
		1	400
	保护绕组	3P	400
剩余电压绕组准确级及额定输出（VA）		3P级，300
二次绕组极限输出（VA）		2000
额定绝缘水平（KV）
局部放电水平（PC）		≤10

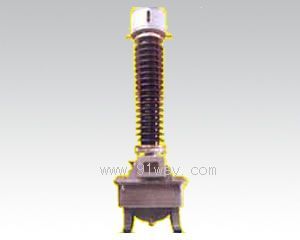

JDX-110型高压电压互感器
