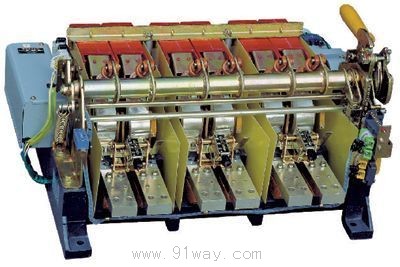

产品名称: DW16系列万能式断路器
型号规格: DW16系列万能式断路器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 万能断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 产品电子样本(pdf格式)
DW16系列万能式断路器产品详细说明:

适用范围
DW16系列万能式断路器(以下简称断路器)适用于交流50Hz、额定电流100A至4000A,额定工作电压400V或690V的配电网络中,用来分配电能,保护线路和电源设备的过载、欠电压、短路。在正常条件下可作为线路不频繁转换之用。额定电流160A至630A的断路器也可作为变压器中性点直接接地的TN配电系统中单相金属性对地短路保护之用。DW16-630还可在交流50Hz、380V网络中用作电动机的过载、欠电压和短路保护之用,在正常条件下可作为电动机的不频繁起动之用。
本产品符合GB14048.2、JB8590.2标准。

型号及其含义

DW16系列万能式断路器型号说明
结构特征
DW16系列万能式断路器具有手动(Inm≤2000A)、杠杆传动(Inm≥2000A)和电动机操作方式,过电流保护具有过载长延时及短路瞬时动作脱扣器,单相接地保护具有瞬时或延时动作脱扣器。
  断路器瞬时过电流脱扣器为电磁式,过载长延时脱扣器由电流互感器及双金属式热继电器组成。单相接地保护脱扣器由电流互感器(3TA或4TA)、接地组件、分励脱扣器组成,其中接地组件有电子式和电磁式两种,可由用户选用。
断路器触头选用特殊陶冶合金材料,灭弧罩采用耐弧塑料和栅片灭弧方式,提高了断路器的短路分断能力和抗熔焊性能。

主要技术参数

1. 断路器的基本参数见下表 表1

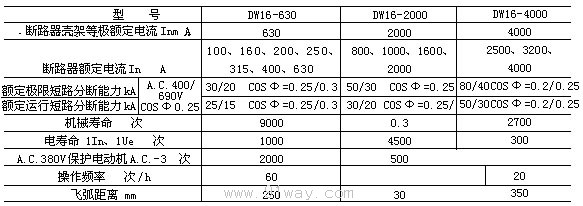

DW16系列万能式断路器基本参数

2. 断路器脱扣器及操作电动机的额定电压见下表表2
DW16系列万能式断路器脱扣器

  3. 断路器脱扣保护特性见下表表3

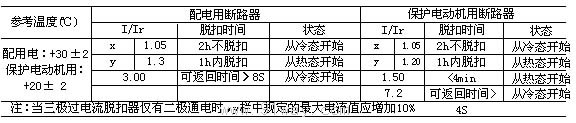

DW16系列万能式断路器脱扣器保护特性
  注:当三极过电流脱扣器仅有二极通电时,y栏中规定的最大电流值应增加10%

4. 保护特性曲线
a 配电用过电流保护特性曲线和接地保护特性曲线见图1;
c 保护电动机用过电流保护特性曲线和接地保护特性曲线见图2;
b 热-电磁式过电流脱扣器保护特性曲线见图3;
d 电磁式电流脱扣器保护特性曲线见图4。

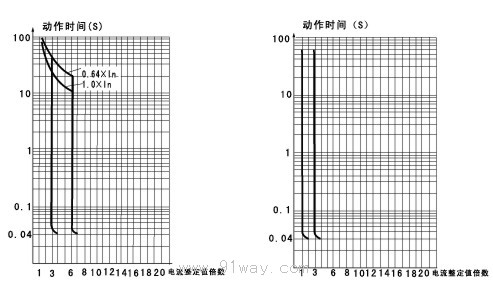

DW16系列万能式断路器特性曲线1
图1 配电用过电流保护特性曲线和接地保护特性曲线 图2 保护电动机用过电流保护特性曲线

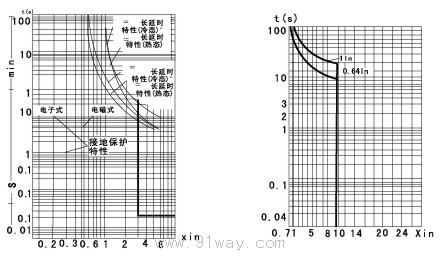

DW16系列万能式断路器特性曲线2
图3 热-电磁式过电流脱扣器保护特性曲线 图4 电磁式过电流脱扣器保护特性曲线

外形及安装尺寸

DW16系列万能式断路器外形尺寸

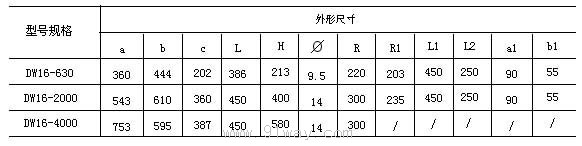

图5 DW16 手动及电动机操作的外形尺寸及安装尺寸 图6 DW16杠杆操作外形尺寸及安装尺寸

DW16系列万能式断路器安装尺寸

订货须知
  订货时必须注明产品名称、型号、规格。即额定电压、额定电流及脱扣器整定电流、脱扣器类型及操作方式。当电动机操作时应指明电流种类及工作电压、接线方式和辅助触头组合等及订货数量和交货日期。如用户有特殊要求,应于厂家另行协商。

DW16系列万能式断路器
