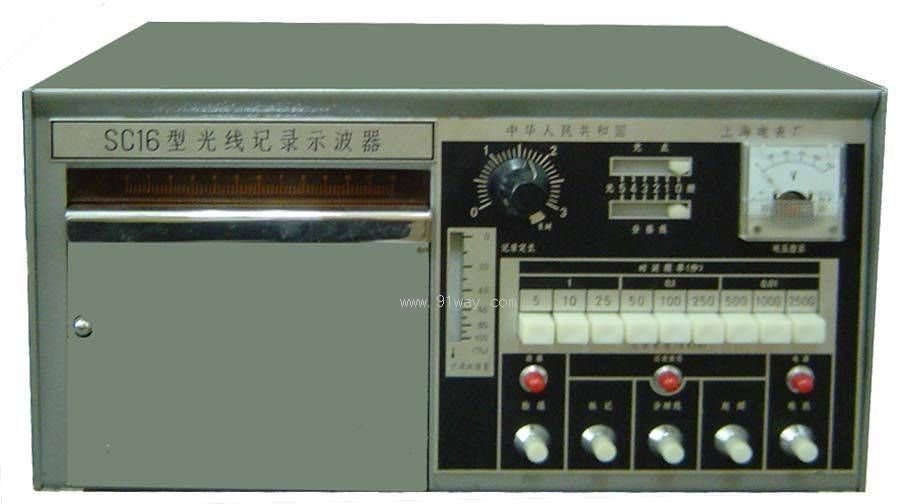

产品名称: SC16光线示波器
型号规格: SC16光线示波器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 示波器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
SC16光线示波器产品详细说明:
S16A型型二种不同记录速度的光线示波器。是一种使用方便的记录示波器。本产品可供记录电量变化过程及转换成电量的非电量的变化过程。适用于电气、电信、航空、造船、铁道、车辆、机械、土木、勘测、医学、化学等工矿企业及研究单位使用。在电量方面,可测量直流电流、电压、交流电流、瞬态过程、频率及波形分析等等。在非电量方面,通过转换器,可以测量应力、压力、位移、振动、转矩、速度、加速度、流量、心电流等等。SC16型系列光线示波器的主要特点是记录线数较多,记录速度范围广,纸容量大,采用紫外线直接记录、记录纸不经过暗室冲洗手续就能很快显示波形,振动子具有较高的灵敏度及较宽的工作频率范围,记录速度可以在记录过程中任意变换,磁系统装有恒温装置,因此能适合我国各地气候在实验室及野外或运输工具上使用。

二.主要技术数据
示波器可以安装16个以下的FC6型振动子,因此可以同时记录16个以下的变化过程,或者可以用一个另线装置来代替振动子划出另位基准线。
振动子的阻尼因数为 0.7±0.1,振动子的非线性误差不大于 3%
从振动子到记录纸的光线长度为 300毫米
示波器可使用 120mm、92mm、61mm宽的紫外线感光记录纸
示波器内可容纳 30米长的记录纸,并且装有记录纸储量的百分比指示信号灯,当记录纸余量用剩10%左右时纸完指示灯亮,以示记录纸即将用完
SC16A型记录速度为5000毫米/秒时摄影机机构最大允许记录储量为15米
记录纸移动速度分九档,由九档按钮式电键变换。其记录速度不超过 ±20%
时间标志为横线式,时标周期与低速联动误差为 ±2%
示波器装有分格线装置,便于对记录波形幅值的度量计算,分格线在记录纸上产生每间隔 2mm为一细线,每间隔10mm为一粗线
示波器装有光点光栅与分格线光栅亮度调节器,以便于对不同速度调整亮度,得到良好的记录效果
装有偶拍摄长度自动定长装置,调节范围为 0-3米,或长拍摄
振动子磁系统上装有恒温装置,能保持 45℃±5℃的温度

SC16A型光线示波器恒温装置装有加热开关,当使用油阻尼振动子时,必须将加热开关按钮接通锁牢
时标装有输入输出装置插座
输入:可用外接脉冲信号作为时间标志
输出:可供给多台 SC16型系列光线示波器作为统一信号之用,并可供作脉冲频率讯号源
示波器装有标记信号装置,便于记录时打标记用
示波器装有曲线分辨装置,简称分辨线,并装有工作开关(SC16A,B型光线示波器无此装置)
示波器装有工作电压指示电压表与电源电压调节开关
振动子输入端装有与振动子并联的外临界电阻调节装置,阻值为 0-450Ω及∞
示波器装有自动接触开关装置,可以先拍摄 0.2米波形图后再接通或断开受试电路
示波器具有专用插座,可以对记录纸速度、时标、拍摄纸完指示灯,拍摄指示灯, 标记等进行遥控,遥控导线电阻不大于 10Ω
示波器有光点观察屏可以看到讯号振幅和位置。
