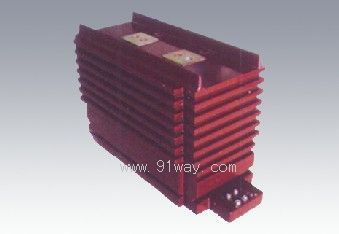

LZZBJ9-20型电流互感器产品详细说明：

LZZBJ9-20型电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压20kV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC44-1：1996及GB1208-2006《电流互感器》标准。

结构简介
LZZBJ9-20型电流互感器为环氧树脂浇注全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。

LZZBJ9-20型电流互感器技术参数(Technical data)
1、额定绝缘水平：24/65/125kV。
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表4、局部放电水平符合GB1208-2006《电流互感器》标准。

额定一次电流 t（A）	准确级组合	额定输出 （VA）	额定短时热电流 （Ith）	额定动稳定电流 （Idyn）
20-100	0.2S/0.2S 0.2S/0.5 0.5/10P10 0.2S/0.5/10P10 0.2/0.5/10P10 0.2S/10P10/10P10	15/15 15/20 15/20 10/15/20 10/15/20 10/15/20/20	150I1n	375I1n
150，200			31.5	80
300，400			45	112.5
500，600			63	130
800-100	0.2S/0.5/10P10 0.2S/10P10 0.5/10P10 0.2S/0.2S	15/15/30	80	160
		15/30
		15/30
		15/12

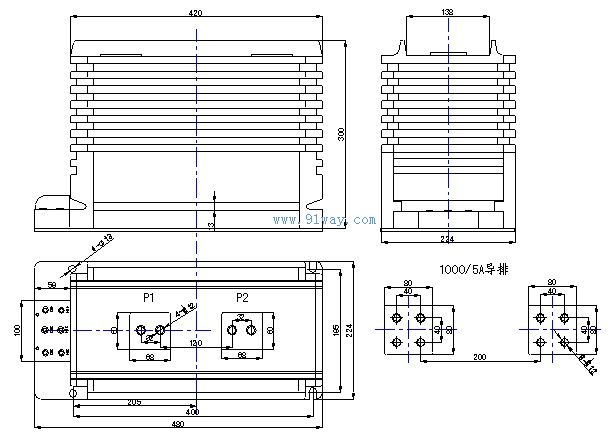

LZZBJ9-20型电流互感器外形及安装尺寸

LZZBJ9-20型电流互感器
