JDZX10-10(REL10)型电压互感器适用于户内10kV、50Hz交流电力系统中作电压、电能测量及继电器保护用。

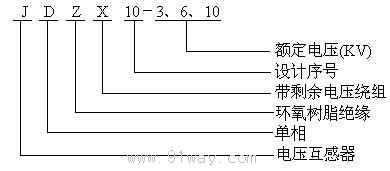

型号含义

JDZX10-10(REL10)型电压互感器主要技术参数及外形安装尺寸

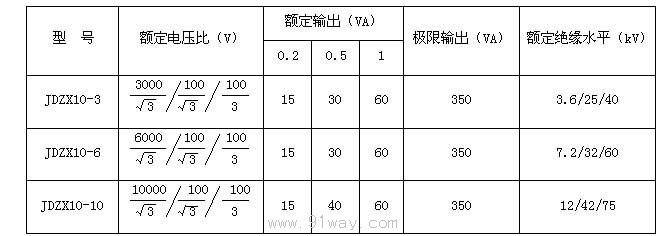

1、技术参数见下表




2、局部放电水平符合GB1207-1997《电压互感器》标准。
3、污秽等级：II级
结构简介
    该系列产品为环氧树脂浇注绝缘结构。一、二次绕组用环氧树脂混合胶浇注成型，具有很高的机械强度、防潮、防腐蚀性、防火及免维护等优点。铁芯采用优质晶粒取向冷轧硅钢片叠制而成。底部装有安装底板供用户安装使用，且有接地螺栓供接地使用。
使用条件
1、户内安装；
2、海拔高度不超过1000米；
3、环境温度：最高气温+40℃，日平均气温不超过+30℃，最低气温-5℃；
4、大气条件：大气中无严重污秽。

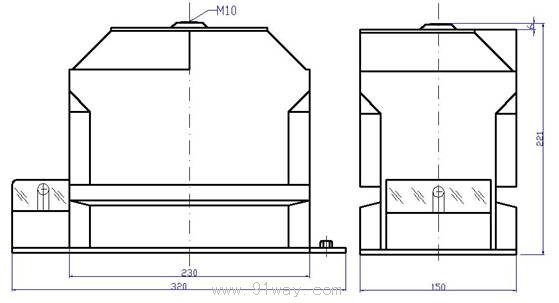

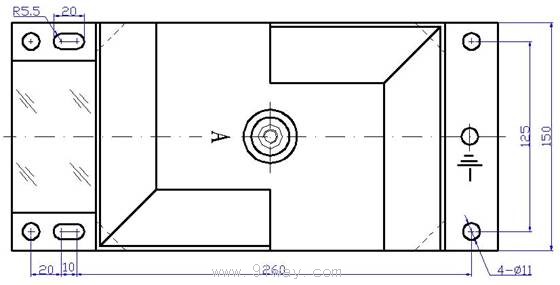

JDZX10-10(REL10)型电压互感器外形及安装尺寸：

JDZX10-10(REL10)型电压互感器
