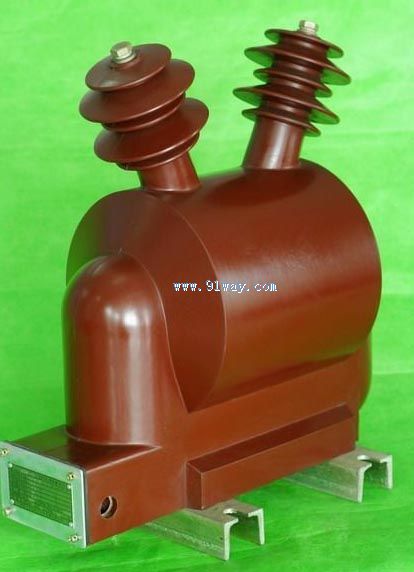

产品名称: JDZW-10户外干式电压互感器
型号规格: JDZW-10户外干式电压互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 10KV电压互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 产品电子样本(pdf格式)
JDZW-10户外干式电压互感器产品详细说明:
JDZW-10户外干式电压互感器为户外环氧树脂浇注全封闭结构,供额定频率为50HZ,额定电压为10KV及以下中性点非有效接地的电力系统中做电压、电能测量和继电保护用;具有耐电弧、耐老化、耐紫外线,使用寿命长等特点。

二、JDZW-10户外干式电压互感器技术参数

型  号
额定电压比(V)
准确级
额定输出(VA)
cosJDZW-10户外干式电压互感器电工符号3 =0.8(滞后)
极限输出(VA)
额定绝缘水平(KV)
JDZW-10
10000/100
0.2
0.5
40
80
400
12/42/75
10000/100/100
0.2/0.5
20/20
200
JDZXW-10
电工符号1
0.2/6P
0.5/6P
20/100
40/100
400
JDZW-10户外干式电压互感器电工符号2
0.2/0.5/6P
15/15/100
200


三、JDZW-10户外干式电压互感器外形及安装尺寸

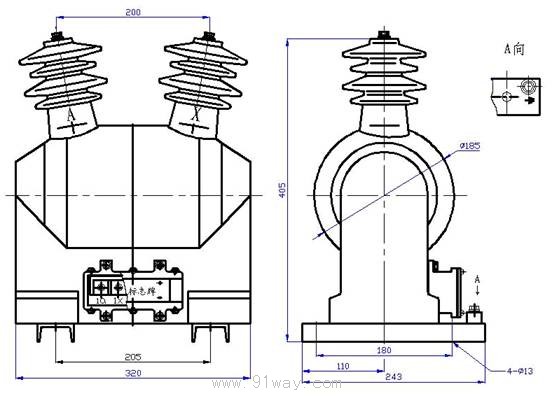

JDZW-10户外干式电压互感器安装尺寸

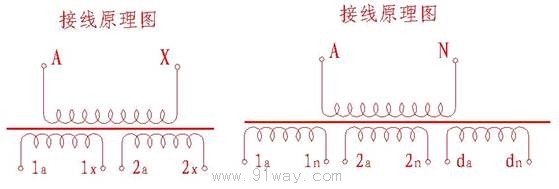

JDZW-10户外干式电压互感器接线图
JDZW-10户外干式电压互感器外形图

JDZW-10户外干式电压互感器

JDZW-10户外干式电压互感器
