产品名称：

JGJ13,JGJ14单相卧式单相交流固态继电器

型号规格：

JGJ13,JGJ14单相卧式单相交流固态继电器

产品类别：

常规产品 -- 低压电器 -- 固态继电器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

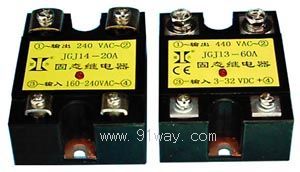

（点击小图查看大图）

JGJ13,JGJ14单相卧式单相交流固态继电器产品详细说明：

JGJ13,JGJ14单相卧式单相交流固态继电器

型号		JGJ13（原JGX3）	JGJ14（原JGX3交流控制）
输入参数	控制电压	3～32 VDC 4～24 VDC	160～240VAC
	控制电流	≤25mA	≤30mA
	启动电流	≥6mA	≥10mA
	关闭电压	≤1.5VDC	≤50VAC
	通断时间	≤10mS	≤50mS
输出参数	负载电压	24～240VAC 24～440VAC 24～660VAC
	最大负载电流	10、20、30 …… 100、120、150、180A
	通态压降	≤1.8V
	断态电压	≥400V ≥800V ≥1500V
性能参数	绝缘电压	≥2500V	≥2000V
	隔离电压	≥2500V	≥2000V
	绝缘电阻	≥100MΩ
	工作温度	—25∼75 ℃
	电源频率	50/60HZ
	散热条件	≥20A配散热器,≥40A再加风扇强冷
	负载电流安全系数	阻性负载取2-3倍,感性负载取3-4倍
	外形尺寸(代号)	58×45×21 mm3 (J-1)或59×45×24 mm3 (J-7)

外形尺寸.安装接线图:(单位:mm)

JGJ13,JGJ14单相卧式单相交流固态继电器

JGJ13,JGJ14单相卧式单相交流固态继电器

JGJ13,JGJ14单相卧式单相交流固态继电器（示意图）
