产品名称：

JGJ21卧式两相交流固态继电器

型号规格：

JGJ21卧式两相交流固态继电器

产品类别：

常规产品 -- 低压电器 -- 固态继电器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

JGJ21卧式两相交流固态继电器产品详细说明：

型号		JGJ21(原JGX21)
输入参数	控制电压	3～32 VDC(两组分别控制)
	控制电流	≤25 mA
	启动电流	≥6 mA
	关闭电压	≤1.5VDC
	通断时间	≤10mS
输出参数	负载电压	24～240VAC×2 24～440VA×2 24～660VAC×2
	最大负载电流	10～40A 60～180A 200～350A
	通态压降	≤1.5V ≤1.8V
	断态电压	≥400V ≥ 800V ≥ 1500V

性能参数	隔离电压	≥1800V
	绝缘电压	≥2000V
	绝缘电阻	≥100MΩ
	工作温度	—25∼75 ℃
	电源频率	50/60HZ
	散热条件	≥20A配散热器,≥30A再加风扇强冷
	负载电流安全系数	阻性负载取2-3倍,感性负载取3-4倍
	外形尺寸(代号)	58×45×21 mm3(J-1) 104×73×33 mm3（J-3） 86×68×28 mm3 (J-6)

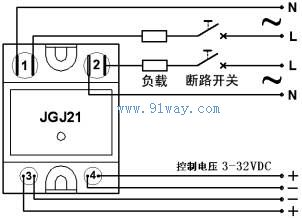

JGJ21卧式两相交流固态继电器外形尺寸.安装接线图:(单位:mm)

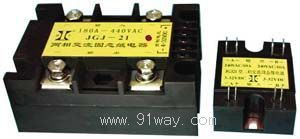

JGJ21卧式两相交流固态继电器

JGJ21卧式两相交流固态继电器

JGJ21卧式两相交流固态继电器（示意图）
